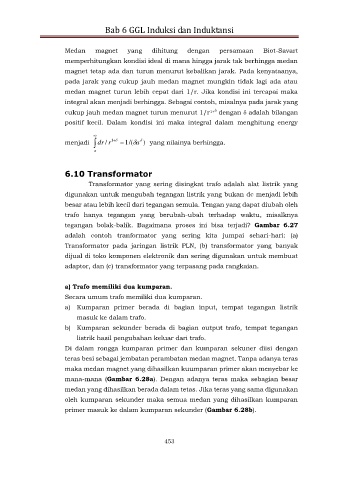

Bab 6 GGL Induksi dan Induktansi

Medan magnet yang dihitung dengan persamaan Biot-Savart
memperhitungkan kondisi ideal di mana hingga jarak tak berhingga medan

magnet tetap ada dan turun menurut kebalikan jarak. Pada kenyataanya,
pada jarak yang cukup jauh medan magnet mungkin tidak lagi ada atau
medan magnet turun lebih cepat dari 1/r. Jika kondisi ini tercapai maka

integral akan menjadi berhingga. Sebagai contoh, misalnya pada jarak yang
cukup jauh medan magnet turun menurut 1/r 1+  dengan  adalah bilangan
positif kecil. Dalam kondisi ini maka integral dalam menghitung energy




menjadi dr / r 1   1 /(a  ) yang nilainya berhingga.
a

6.10 Transformator

Transformator yang sering disingkat trafo adalah alat listrik yang
digunakan untuk mengubah tegangan listrik yang bukan dc menjadi lebih
besar atau lebih kecil dari tegangan semula. Tengan yang dapat diubah oleh
trafo hanya tegangan yang berubah-ubah terhadap waktu, misalknya
tegangan bolak-balik. Bagaimana proses ini bisa terjadi? Gambar 6.27

adalah contoh tranformator yang sering kita jumpai sehari-hari: (a)
Transformator pada jaringan listrik PLN, (b) transformator yang banyak
dijual di toko komponen elektronik dan sering digunakan untuk membuat

adaptor, dan (c) transformator yang terpasang pada rangkaian.

a) Trafo memiliki dua kumparan.
Secara umum trafo memiliki dua kumparan.
a) Kumparan primer berada di bagian input, tempat tegangan listrik

masuk ke dalam trafo.
b) Kumparan sekunder berada di bagian output trafo, tempat tegangan
listrik hasil pengubahan keluar dari trafo.

Di dalam rongga kumparan primer dan kumparan sekuner diisi dengan
teras besi sebagai jembatan perambatan medan magnet. Tanpa adanya teras
maka medan magnet yang dihasilkan kuumparan primer akan menyebar ke
mana-mana (Gambar 6.28a). Dengan adanya teras maka sebagian besar
medan yang dihasilkan berada dalam tetas. Jika teras yang sama digunakan

oleh kumparan sekunder maka semua medan yang dihasilkan kumparan
primer masuk ke dalam kumparan sekunder (Gambar 6.28b).
