Bab 6 GGL Induksi dan Induktansi

(a) (b)

(c)

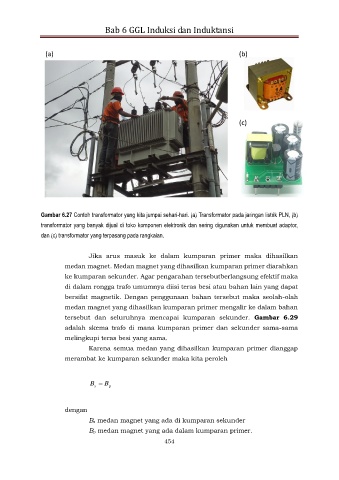

Gambar 6.27 Contoh transformator yang kita jumpai sehari-hari. (a) Transformator pada jaringan listrik PLN, (b)
transformator yang banyak dijual di toko komponen elektronik dan sering digunakan untuk membuat adaptor,

dan (c) transformator yang terpasang pada rangkaian.

Jika arus masuk ke dalam kumparan primer maka dihasilkan

medan magnet. Medan magnet yang dihasilkan kumparan primer diarahkan
ke kumparan sekunder. Agar pengarahan tersebutberlangsung efektif maka
di dalam rongga trafo umumnya diisi teras besi atau bahan lain yang dapat
bersifat magnetik. Dengan penggunaan bahan tersebut maka seolah-olah
medan magnet yang dihasilkan kumparan primer mengalir ke dalam bahan

tersebut dan seluruhnya mencapai kumparan sekunder. Gambar 6.29
adalah skema trafo di mana kumparan primer dan sekunder sama-sama
melingkupi teras besi yang sama.

Karena semua medan yang dihasilkan kumparan primer dianggap
merambat ke kumparan sekunder maka kita peroleh

B  B
s
p

dengan
Bs medan magnet yang ada di kumparan sekunder

Bp medan magnet yang ada dalam kumparan primer.
454
