Bab 7 Arus Bolak-Balik



 
a b

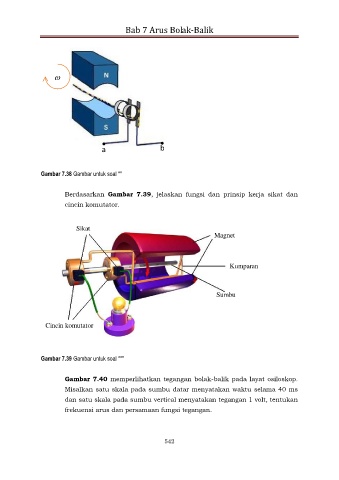

Gambar 7.38 Gambar untuk soal **

Berdasarkan Gambar 7.39, jelaskan fungsi dan prinsip kerja sikat dan
cincin komutator.

Sikat
Magnet

Kumparan

Sumbu

Cincin komutator

Gambar 7.39 Gambar untuk soal ***

Gambar 7.40 memperlihatkan tegangan bolak-balik pada layat osiloskop.
Misalkan satu skala pada sumbu datar menyatakan waktu selama 40 ms

dan satu skala pada sumbu vertical menyatakan tegangan 1 volt, tentukan
frekuensi arus dan persamaan fungsi tegangan.
