Bab 7 Arus Bolak-Balik

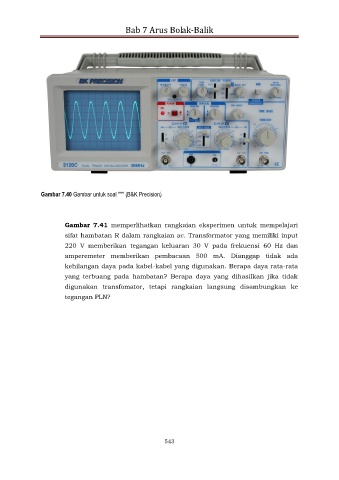

Gambar 7.40 Gambar untuk soal *** (B&K Precision)
Gambar 7.41 memperlihatkan rangkaian eksperimen untuk mempelajari
sifat hambatan R dalam rangkaian ac. Transformator yang memiliki input
220 V memberikan tegangan keluaran 30 V pada frekuensi 60 Hz dan
amperemeter memberikan pembacaan 500 mA. Dianggap tidak ada
kehilangan daya pada kabel-kabel yang digunakan. Berapa daya rata-rata
yang terbuang pada hambatan? Berapa daya yang dihasilkan jika tidak
digunakan transfomator, tetapi rangkaian langsung disambungkan ke
tegangan PLN?
