Bab 8 Besaran Gelombang
Setelah jarak tersebut ditentukan maka lokasi episentrum
belum dapat ditentukan. Yang pasti episentrul berada pada keliling
lingkaran di mana seismogram tersebut merupakan pusat lingkaran,
seperti diilustrasikan pada Gambar 8.13.
Kemungkinan lokasi episentrum
Kemungkinan lokasi episentrum Seismograf Kemungkinan lokasi episentrum
Kemungkinan lokasi episentrum

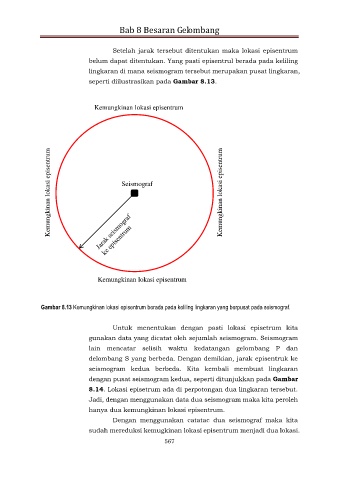

Gambar 8.13 Kemungkinan lokasi episentrum berada pada keliling lingkaran yang berpusat pada seismograf.
Untuk menentukan dengan pasti lokasi episetrum kita
gunakan data yang dicatat oleh sejumlah seismogram. Seismogram
lain mencatar selisih waktu kedatangan gelombang P dan
delombang S yang berbeda. Dengan demikian, jarak episentruk ke
seismogram kedua berbeda. Kita kembali membuat lingkaran
dengan pusat seismogram kedua, seperti ditunjukkan pada Gambar
8.14. Lokasi episetrum ada di perpotongan dua lingkaran tersebut.
Jadi, dengan menggunakan data dua seismogram maka kita peroleh
hanya dua kemungkinan lokasi episentrum.
Dengan menggunakan catatac dua seismograf maka kita
sudah mereduksi kemugkinan lokasi episentrum menjadi dua lokasi.
