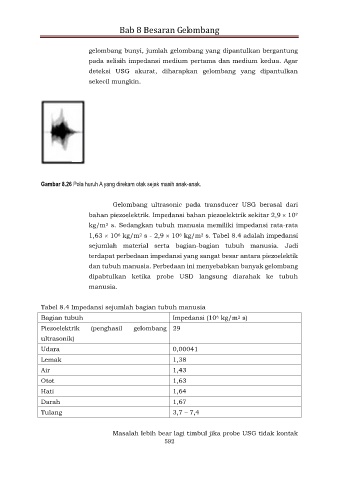

Bab 8 Besaran Gelombang

gelombang bunyi, jumlah gelombang yang dipantulkan bergantung
pada selisih impedansi medium pertama dan medium kedua. Agar

deteksi USG akurat, diharapkan gelombang yang dipantulkan
sekecil mungkin.

Gambar 8.26 Pola huruh A yang direkam otak sejak masih anak-anak.

Gelombang ultrasonic pada transducer USG berasal dari
bahan piezoelektrik. Impedansi bahan piezoelektrik sekitar 2,9  10
7
kg/m s. Sedangkan tubuh manusia memiliki impedansi rata-rata
2
1,63  10 kg/m s - 2,9  10 kg/m s. Tabel 8.4 adalah impedansi
6
6
2
2
sejumlah material serta bagian-bagian tubuh manusia. Jadi
terdapat perbedaan impedansi yang sangat besar antara piezoelektik
dan tubuh manusia. Perbedaan ini menyebabkan banyak gelombang
dipabtulkan ketika probe USD langsung diarahak ke tubuh
manusia.

Tabel 8.4 Impedansi sejumlah bagian tubuh manusia

Bagian tubuh Impedansi (10 kg/m s)
2
6
Piezoelektrik (penghasil gelombang 29
ultrasonik)

Udara 0,00041
Lemak 1,38
Air 1,43

Otot 1,63
Hati 1,64
Darah 1,67

Tulang 3,7 – 7,4

Masalah lebih bear lagi timbul jika probe USG tidak kontak
