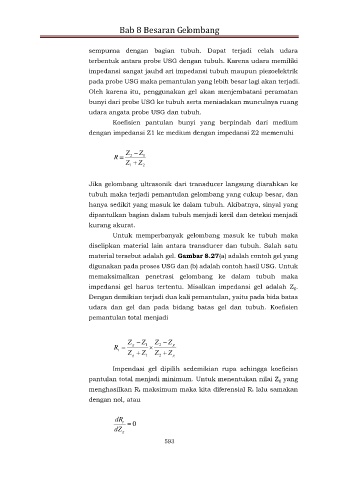

Bab 8 Besaran Gelombang

sempurna dengan bagian tubuh. Dapat terjadi celah udara
terbentuk antara probe USG dengan tubuh. Karena udara memiliki

impedansi sangat jauhd ari impedansi tubuh maupun piezoelektrik
pada probe USG maka pemantulan yang lebih besar lagi akan terjadi.
Oleh karena itu, penggunakan gel akan menjembatani peramatan

bunyi dari probe USG ke tubuh serta meniadakan munculnya ruang
udara angata probe USG dan tubuh.
Koefisien pantulan bunyi yang berpindah dari medium
dengan impedansi Z1 ke medium dengan impedansi Z2 memenuhi

Z  Z
R  2 1
Z  Z 2
1

Jika gelombang ultrasonik dari transducer langsung diarahkan ke
tubuh maka terjadi pemantulan gelombang yang cukup besar, dan
hanya sedikit yang masuk ke dalam tubuh. Akibatnya, sinyal yang
dipantulkan bagian dalam tubuh menjadi kecil dan deteksi menjadi
kurang akurat.

Untuk memperbanyak gelombang masuk ke tubuh maka
diselipkan material lain antara transducer dan tubuh. Salah satu
material tersebut adalah gel. Gambar 8.27(a) adalah contoh gel yang

digunakan pada proses USG dan (b) adalah contoh hasil USG. Untuk
memaksimalkan penetrasi gelombang ke dalam tubuh maka
impedansi gel harus tertentu. Misalkan impedansi gel adalah Zg.
Dengan demikian terjadi dua kali pemantulan, yaitu pada bida batas
udara dan gel dan pada bidang batas gel dan tubuh. Koefisien

pemantulan total menjadi

Z  Z Z  Z
g
R  Z  Z 1 1  Z  Z g g
2
t
2
g
Impendasi gel dipilih sedemikian rupa sehingga koefieisn
pantulan total menjadi minimum. Untuk menentukan nilai Zg yang
menghasilkan Rt maksimum maka kita diferensial Rt lalu samakan

dengan nol, atau

dR t  0
dZ g

593
