Bab 9 Gejala Gelombang

dipantulkan serta waktu yang diperlukan gelombang yang semula
dipancarkan mencapai kembali detektor setelah mengalami pemantulan

pada dinding-dinding organ. Informasi intensitas dan waktu tunda tersebut

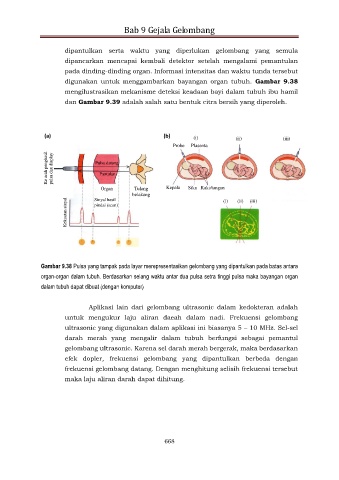

digunakan untuk menggambarkan bayangan organ tubuh. Gambar 9.38
mengilustrasikan mekanisme deteksi keadaan bayi dalam tubuh ibu hamil

dan Gambar 9.39 adalah salah satu bentuk citra bersih yang diperoleh.

(a) (b) (i) (ii) (iii)
Probe Plasenta
Ke arah penghasil pulsa dan display Pulsa datang

Pantulan

Organ Tulang Kepala Siku Kaki/tangan
belakang (i) (ii) (iii)
Sinyal hasil
Kekuatan sinyal pindai (scan)

Gambar 9.38 Pulsa yang tampak pada layar merepresentasikan gelombang yang dipantulkan pada batas antara
organ-organ dalam tubuh. Berdasarkan selang waktu antar dua pulsa setra tinggi pulsa maka bayangan organ
dalam tubuh dapat dibuat (dengan komputer)

Aplikasi lain dari gelombang ultrasonic dalam kedokteran adalah

untuk mengukur laju aliran daeah dalam nadi. Frekuensi gelombang
ultrasonic yang digunakan dalam aplikasi ini biasanya 5 – 10 MHz. Sel-sel
darah merah yang mengalir dalam tubuh berfungsi sebagai pemantul

gelombang ultrasonic. Karena sel darah merah bergerak, maka berdasarkan
efek dopler, frekuensi gelombang yang dipantulkan berbeda dengan
frekuensi gelombang datang. Dengan menghitung selisih frekuensi tersebut
maka laju aliran darah dapat dihitung.

668
