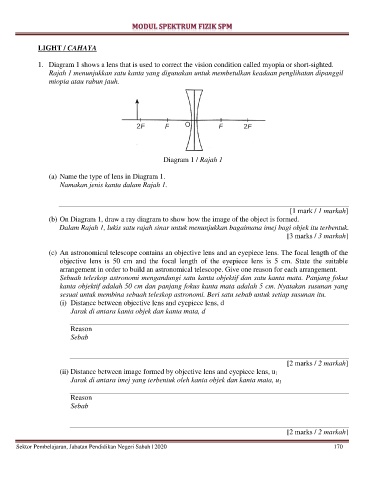

Page 171 - MODUL SPEKTRUM FIZIK SPM

LIGHT / CAHAYA

1. Diagram 1 shows a lens that is used to correct the vision condition called myopia or short-sighted.
Rajah 1 menunjukkan satu kanta yang digunakan untuk membetulkan keadaan penglihatan dipanggil
miopia atau rabun jauh.

Diagram 1 / Rajah 1

(a) Name the type of lens in Diagram 1.
Namakan jenis kanta dalam Rajah 1.

[1 mark / 1 markah]
(b) On Diagram 1, draw a ray diagram to show how the image of the object is formed.
Dalam Rajah 1, lukis satu rajah sinar untuk menunjukkan bagaimana imej bagi objek itu terbentuk.
[3 marks / 3 markah]

(c) An astronomical telescope contains an objective lens and an eyepiece lens. The focal length of the
objective lens is 50 cm and the focal length of the eyepiece lens is 5 cm. State the suitable
arrangement in order to build an astronomical telescope. Give one reason for each arrangement.
Sebuah teleskop astronomi mengandungi satu kanta objektif dan satu kanta mata. Panjang fokus
kanta objektif adalah 50 cm dan panjang fokus kanta mata adalah 5 cm. Nyatakan susunan yang
sesuai untuk membina sebuah teleskop astronomi. Beri satu sebab untuk setiap susunan itu.
(i) Distance between objective lens and eyepiece lens, d
Jarak di antara kanta objek dan kanta mata, d

Reason
Sebab

[2 marks / 2 markah]
(ii) Distance between image formed by objective lens and eyepiece lens, u 1
Jarak di antara imej yang terbentuk oleh kanta objek dan kanta mata, u 1

Reason
Sebab

[2 marks / 2 markah]
