ELECTRICITY / KEELEKTRIKAN

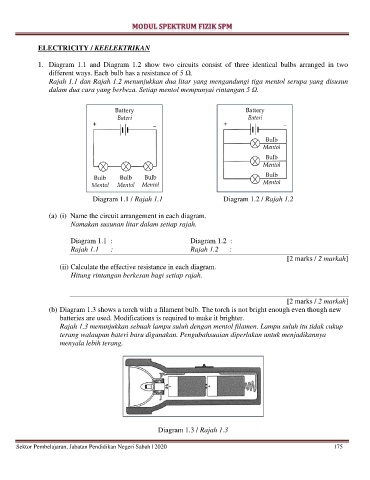

1. Diagram 1.1 and Diagram 1.2 show two circuits consist of three identical bulbs arranged in two
different ways. Each bulb has a resistance of 5 Ω.
Rajah 1.1 dan Rajah 1.2 menunjukkan dua litar yang mengandungi tiga mentol serupa yang disusun
dalam dua cara yang berbeza. Setiap mentol mempunyai rintangan 5 Ω.

Diagram 1.1 / Rajah 1.1 Diagram 1.2 / Rajah 1.2

(a) (i) Name the circuit arrangement in each diagram.
Namakan susunan litar dalam setiap rajah.

Diagram 1.1 : Diagram 1.2 :
Rajah 1.1 : Rajah 1.2 :
[2 marks / 2 markah]
(ii) Calculate the effective resistance in each diagram.
Hitung rintangan berkesan bagi setiap rajah.

[2 marks / 2 markah]
(b) Diagram 1.3 shows a torch with a filament bulb. The torch is not bright enough even though new
batteries are used. Modifications is required to make it brighter.
Rajah 1.3 menunjukkan sebuah lampu suluh dengan mentol filamen. Lampu suluh itu tidak cukup
terang walaupun bateri baru digunakan. Pengubahsuaian diperlukan untuk menjadikannya
menyala lebih terang.

Diagram 1.3 / Rajah 1.3

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 175
