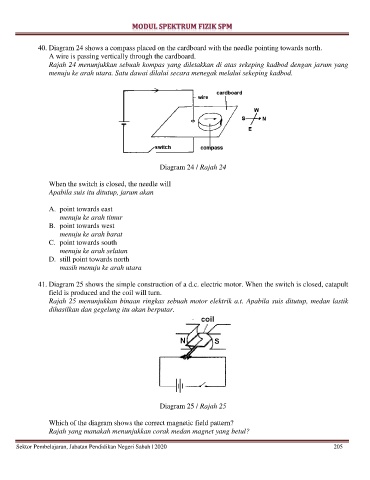

40. Diagram 24 shows a compass placed on the cardboard with the needle pointing towards north.
A wire is passing vertically through the cardboard.
Rajah 24 menunjukkan sebuah kompas yang diletakkan di atas sekeping kadbod dengan jarum yang
menuju ke arah utara. Satu dawai dilalui secara menegak melalui sekeping kadbod.
Diagram 24 / Rajah 24
When the switch is closed, the needle will
Apabila suis itu ditutup, jarum akan
A. point towards east
menuju ke arah timur
B. point towards west
menuju ke arah barat
C. point towards south
menuju ke arah selatan
D. still point towards north
masih menuju ke arah utara
41. Diagram 25 shows the simple construction of a d.c. electric motor. When the switch is closed, catapult
field is produced and the coil will turn.
Rajah 25 menunjukkan binaan ringkas sebuah motor elektrik a.t. Apabila suis ditutup, medan lastik
dihasilkan dan gegelung itu akan berputar.
Diagram 25 / Rajah 25
Which of the diagram shows the correct magnetic field pattern?
Rajah yang manakah menunjukkan corak medan magnet yang betul?
