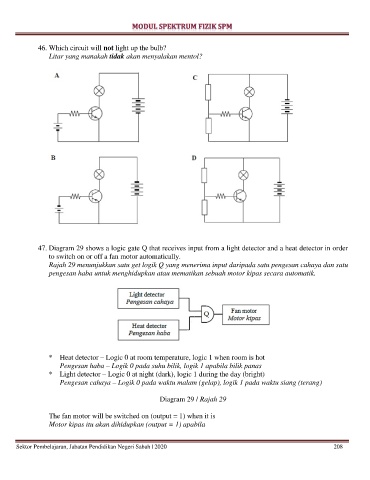

46. Which circuit will not light up the bulb?
Litar yang manakah tidak akan menyalakan mentol?
47. Diagram 29 shows a logic gate Q that receives input from a light detector and a heat detector in order
to switch on or off a fan motor automatically.
Rajah 29 menunjukkan satu get logik Q yang menerima input daripada satu pengesan cahaya dan satu
pengesan haba untuk menghidupkan atau mematikan sebuah motor kipas secara automatik.
* Heat detector – Logic 0 at room temperature, logic 1 when room is hot
Pengesan haba – Logik 0 pada suhu bilik, logik 1 apabila bilik panas
* Light detector – Logic 0 at night (dark), logic 1 during the day (bright)
Pengesan cahaya – Logik 0 pada waktu malam (gelap), logik 1 pada waktu siang (terang)
Diagram 29 / Rajah 29
The fan motor will be switched on (output = 1) when it is
Motor kipas itu akan dihidupkan (output = 1) apabila
