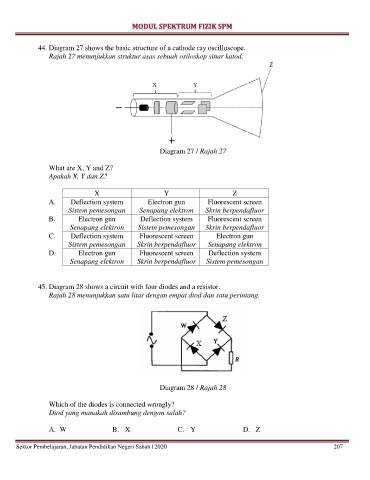

44. Diagram 27 shows the basic structure of a cathode ray oscilloscope.
Rajah 27 menunjukkan struktur asas sebuah osiloskop sinar katod.
Diagram 27 / Rajah 27
What are X, Y and Z?
Apakah X, Y dan Z?
X Y Z
A. Deflection system Electron gun Fluorescent screen
Sistem pemesongan Senapang elektron Skrin berpendafluor
B. Electron gun Deflection system Fluorescent screen
Senapang elektron Sistem pemesongan Skrin berpendafluor
C. Deflection system Fluorescent screen Electron gun
Sistem pemesongan Skrin berpendafluor Senapang elektron
D. Electron gun Fluorescent screen Deflection system
Senapang elektron Skrin berpendafluor Sistem pemesongan
45. Diagram 28 shows a circuit with four diodes and a resistor.
Rajah 28 menunjukkan satu litar dengan empat diod dan satu perintang.
Diagram 28 / Rajah 28
Which of the diodes is connected wrongly?
Diod yang manakah disambung dengan salah?
A. W B. X C. Y D. Z
