Paper 2 (Section C)
Kertas 2 (Bahagian C)
[20 marks / 20 markah]

Answer any one question from this section.
The time suggested to answer this section is 30 minutes.
Jawab mana-mana satu soalan dalam bahagian ini.
Anda dinasihatkan memperuntukkan 30 minit untuk bahagian ini.

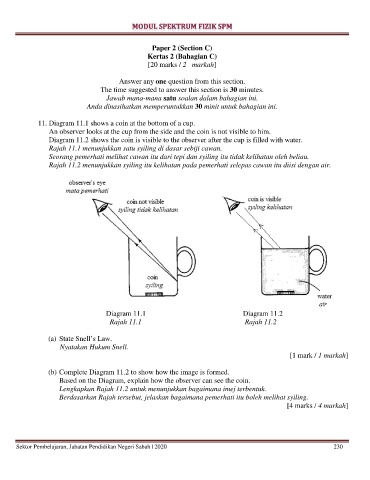

11. Diagram 11.1 shows a coin at the bottom of a cup.
An observer looks at the cup from the side and the coin is not visible to him.
Diagram 11.2 shows the coin is visible to the observer after the cup is filled with water.
Rajah 11.1 menunjukkan satu syiling di dasar sebiji cawan.
Seorang pemerhati melihat cawan itu dari tepi dan syiling itu tidak kelihatan oleh beliau.
Rajah 11.2 menunjukkan syiling itu kelihatan pada pemerhati selepas cawan itu diisi dengan air.

Diagram 11.1 Diagram 11.2
Rajah 11.1 Rajah 11.2

(a) State Snell‟s Law.
Nyatakan Hukum Snell.
[1 mark / 1 markah]

(b) Complete Diagram 11.2 to show how the image is formed.
Based on the Diagram, explain how the observer can see the coin.
Lengkapkan Rajah 11.2 untuk menunjukkan bagaimana imej terbentuk.
Berdasarkan Rajah tersebut, jelaskan bagaimana pemerhati itu boleh melihat syiling.
[4 marks / 4 markah]
