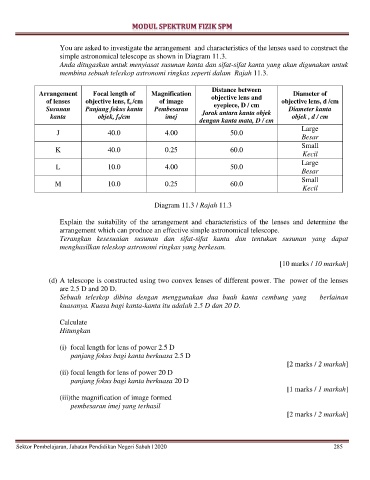

You are asked to investigate the arrangement and characteristics of the lenses used to construct the
simple astronomical telescope as shown in Diagram 11.3.
Anda ditugaskan untuk menyiasat susunan kanta dan sifat-sifat kanta yang akan digunakan untuk
membina sebuah teleskop astronomi ringkas seperti dalam Rajah 11.3.

Distance between
Arrangement Focal length of Magnification objective lens and Diameter of
of lenses objective lens, f o /cm of image objective lens, d /cm
Susunan Panjang fokus kanta Pembesaran eyepiece, D / cm Diameter kanta
kanta objek, f 0/cm imej Jarak antara kanta objek objek , d / cm
dengan kanta mata, D / cm
Large
J 40.0 4.00 50.0
Besar
Small
K 40.0 0.25 60.0
Kecil
Large
L 10.0 4.00 50.0
Besar
Small
M 10.0 0.25 60.0
Kecil

Diagram 11.3 / Rajah 11.3

Explain the suitability of the arrangement and characteristics of the lenses and determine the
arrangement which can produce an effective simple astronomical telescope.
Terangkan kesesuaian susunan dan sifat-sifat kanta dan tentukan susunan yang dapat
menghasilkan teleskop astronomi ringkas yang berkesan.

[10 marks / 10 markah]

(d) A telescope is constructed using two convex lenses of different power. The power of the lenses
are 2.5 D and 20 D.
Sebuah teleskop dibina dengan menggunakan dua buah kanta cembung yang berlainan
kuasanya. Kuasa bagi kanta-kanta itu adalah 2.5 D dan 20 D.

Calculate
Hitungkan

(i) focal length for lens of power 2.5 D
panjang fokus bagi kanta berkuasa 2.5 D
[2 marks / 2 markah]
(ii) focal length for lens of power 20 D
panjang fokus bagi kanta berkuasa 20 D
[1 marks / 1 markah]
(iii)the magnification of image formed
pembesaran imej yang terhasil
[2 marks / 2 markah]
