Page 291 - MODUL SPEKTRUM FIZIK SPM

Setitik asid sulfurik pekat dimasukkan ke dalam tiub kapilari supaya satu turus udara terperangkap
terhasil. Tiub kapilari diikatkan pada sebatang pembaris meter supaya hujung bawah turus udara
terperangkap terletak pada tanda sifar pembaris. Sedikit ais dimasukkan ke dalam bikar yang
mengandungi air sehingga seluruh ruang udara terperangkap tenggelam. Air dipanaskan dengan
o
perlahan sambil dikacau secara berterusan sehingga suhu meningkat kepada 20.0 C. Panjang ruang
o
o
o
udara terperangkap, h, diukur. Eksperimen diulangi pada suhu 40.0 C, 60.0 C, 80.0 C dan 100.0
o
C. Bacaan yang sepadan bagi h ditunjukkan pada Rajah 1.2, 1.3, 1.4, 1.5 dan 1.6 pada halaman 290
dan 291.

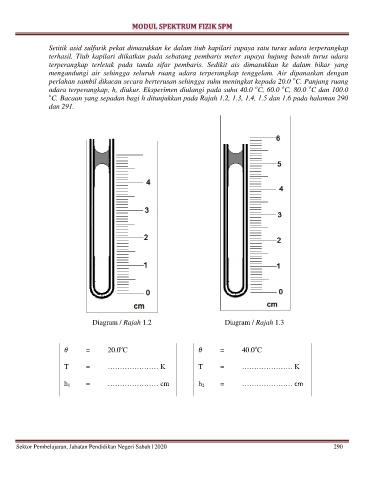

Diagram / Rajah 1.2 Diagram / Rajah 1.3

o
o
= 20.0 C = 40.0 C

T = ………………… K T = ………………… K

h 1 = ………………… cm h 2 = ………………… cm

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 290
