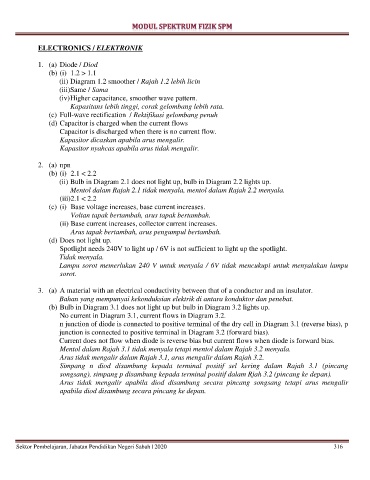

Page 317 - MODUL SPEKTRUM FIZIK SPM

ELECTRONICS / ELEKTRONIK

1. (a) Diode / Diod
(b) (i) 1.2 > 1.1
(ii) Diagram 1.2 smoother / Rajah 1.2 lebih licin
(iii)Same / Sama
(iv) Higher capacitance, smoother wave pattern.
Kapasitans lebih tinggi, corak gelombang lebih rata.
(c) Full-wave rectification / Rektifikasi gelombang penuh
(d) Capacitor is charged when the current flows
Capacitor is discharged when there is no current flow.
Kapasitor dicaskan apabila arus mengalir.
Kapasitor nyahcas apabila arus tidak mengalir.

2. (a) npn
(b) (i) 2.1 < 2.2
(ii) Bulb in Diagram 2.1 does not light up, bulb in Diagram 2.2 lights up.
Mentol dalam Rajah 2.1 tidak menyala, mentol dalam Rajah 2.2 menyala.
(iii)2.1 < 2.2
(c) (i) Base voltage increases, base current increases.
Voltan tapak bertambah, arus tapak bertambah.
(ii) Base current increases, collector current increases.
Arus tapak bertambah, arus pengumpul bertambah.
(d) Does not light up.
Spotlight needs 240V to light up / 6V is not sufficient to light up the spotlight.
Tidak menyala.
Lampu sorot memerlukan 240 V untuk menyala / 6V tidak mencukupi untuk menyalakan lampu
sorot.

3. (a) A material with an electrical conductivity between that of a conductor and an insulator.
Bahan yang mempunyai kekonduksian elektrik di antara konduktor dan penebat.
(b) Bulb in Diagram 3.1 does not light up but bulb in Diagram 3.2 lights up.
No current in Diagram 3.1, current flows in Diagram 3.2.
n junction of diode is connected to positive terminal of the dry cell in Diagram 3.1 (reverse bias), p
junction is connected to positive terminal in Diagram 3.2 (forward bias).
Current does not flow when diode is reverse bias but current flows when diode is forward bias.
Mentol dalam Rajah 3.1 tidak menyala tetapi mentol dalam Rajah 3.2 menyala.
Arus tidak mengalir dalam Rajah 3.1, arus mengalir dalam Rajah 3.2.
Simpang n diod disambung kepada terminal positif sel kering dalam Rajah 3.1 (pincang
songsang), simpang p disambung kepada terminal positif dalam Rjah 3.2 (pincang ke depan).
Arus tidak mengalir apabila diod disambung secara pincang songsang tetapi arus mengalir
apabila diod disambung secara pincang ke depan.
