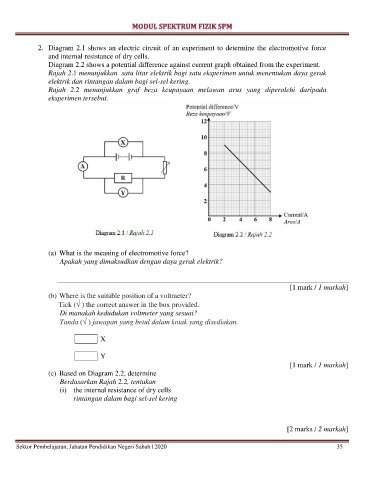

2.  Diagram 2.1 shows an electric circuit of an experiment to determine the electromotive force
                 and internal resistance of dry cells.
                 Diagram 2.2 shows a potential difference against current graph obtained from the experiment.
                 Rajah 2.1 menunjukkan  satu litar elektrik bagi satu eksperimen untuk menentukan daya gerak
                 elektrik dan rintangan dalam bagi sel-sel kering.
                 Rajah  2.2  menunjukkan  graf  beza  keupayaan  melawan  arus  yang  diperolehi  daripada
                 eksperimen tersebut.





























                 (a) What is the meaning of electromotive force?
                     Apakah yang dimaksudkan dengan daya gerak elektrik?


                                                                                                 [1 mark / 1 markah]
                 (b) Where is the suitable position of a voltmeter?
                    Tick ( ) the correct answer in the box provided.
                     Di manakah kedudukan voltmeter yang sesuai?
                     Tanda ( ) jawapan yang betul dalam kotak yang disediakan.

                                  X

                                  Y
                                                                                                 [1 mark / 1 markah]
                 (c) Based on Diagram 2.2, determine
                     Berdasarkan Rajah 2.2, tentukan
                     (i)  the internal resistance of dry cells
                         rintangan dalam bagi sel-sel kering



                                                                                                [2 marks / 2 markah]

      Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020                                                35
