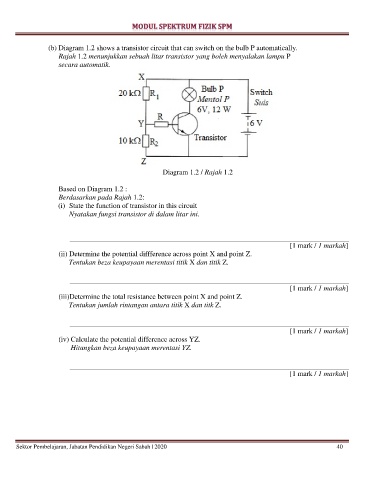

(b) Diagram 1.2 shows a transistor circuit that can switch on the bulb P automatically.
Rajah 1.2 menunjukkan sebuah litar transistor yang boleh menyalakan lampu P
secara automatik.

Diagram 1.2 / Rajah 1.2

Based on Diagram 1.2 :
Berdasarkan pada Rajah 1.2:
(i) State the function of transistor in this circuit
Nyatakan fungsi transistor di dalam litar ini.

[1 mark / 1 markah]
(ii) Determine the potential diffference across point X and point Z.
Tentukan beza keupayaan merentasi titik X dan titik Z.

[1 mark / 1 markah]
(iii)Determine the total resistance between point X and point Z.
Tentukan jumlah rintangan antara titik X dan titk Z.

[1 mark / 1 markah]
(iv) Calculate the potential difference across YZ.
Hitungkan beza keupayaan merentasi YZ.

[1 mark / 1 markah]
