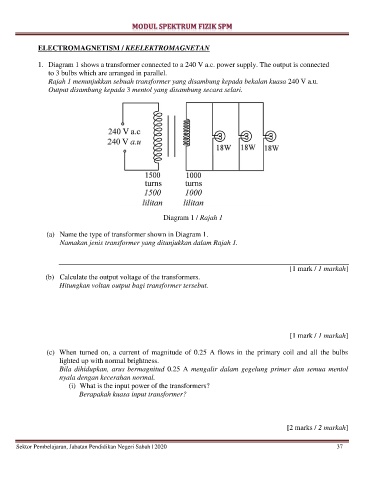

Page 38 - MODUL SPEKTRUM FIZIK SPM

ELECTROMAGNETISM / KEELEKTROMAGNETAN

1. Diagram 1 shows a transformer connected to a 240 V a.c. power supply. The output is connected
to 3 bulbs which are arranged in parallel.
Rajah 1 menunjukkan sebuah transformer yang disambung kepada bekalan kuasa 240 V a.u.
Output disambung kepada 3 mentol yang disambung secara selari.

Diagram 1 / Rajah 1

(a) Name the type of transformer shown in Diagram 1.
Namakan jenis transformer yang ditunjukkan dalam Rajah 1.

[1 mark / 1 markah]
(b) Calculate the output voltage of the transformers.
Hitungkan voltan output bagi transformer tersebut.

[1 mark / 1 markah]

(c) When turned on, a current of magnitude of 0.25 A flows in the primary coil and all the bulbs
lighted up with normal brightness.
Bila dihidupkan, arus bermagnitud 0.25 A mengalir dalam gegelung primer dan semua mentol
nyala dengan kecerahan normal.
(i) What is the input power of the transformers?
Berapakah kuasa input transformer?

[2 marks / 2 markah]

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 37
