92
แผงควบคุมไฟฟ้าประกอบด้วยอุปกรณ์ตัดตอนหลัก หรือเรียกว่า “เบรกเกอร์” (Main Circuit
Breaker หรือ Cut-Out) ซึ่งมี 1 ตัวต่อครัวเรือน และมีอุปกรณ์ตัดตอนย่อยหลายตัวได้ขึ้นอยู่กับ
ี่
ี่
จ านวนเครื่องใช้ไฟฟ้าทใช้ในครัวเรือน นอกจากนี้ยังมีจุดต่อสายดินทจะต่อไปยังเต้ารับ หรือปลั๊ก
ตัวเมีย ทุกจุดในครัวเรือน เพื่อต่อเข้าเครื่องใช้ไฟฟ้า
สาย N สาย L
สาย G

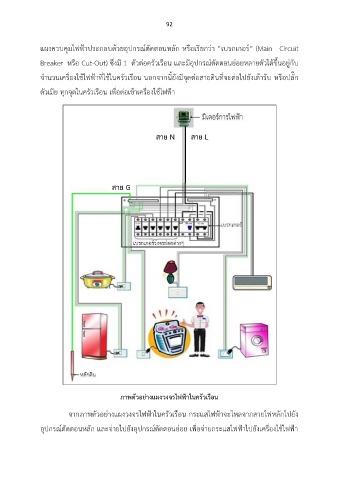

ภาพตัวอย่างแผงวงจรไฟฟ้าในครัวเรือน
จากภาพตัวอย่างแผงวงจรไฟฟ้าในครัวเรือน กระแสไฟฟ้าจะไหลจากสายไฟหลักไปยัง
อุปกรณ์ตัดตอนหลัก และจ่ายไปยังอุปกรณ์ตัดตอนย่อย เพื่อจ่ายกระแสไฟฟ้าไปยังเครื่องใช้ไฟฟ้า
