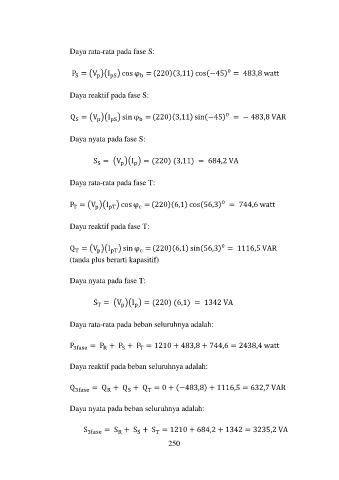

Daya rata-rata pada fase S:

P = (V )(I ) cos φ = (220)(3,11) cos(−45) = 483,8 watt
0
S
b
p
pS

Daya reaktif pada fase S:

0
Q = (V )(I ) sin φ = (220)(3,11) sin(−45) = − 483,8 VAR
pS
S
b
p

Daya nyata pada fase S:

S = (V )(I ) = (220) (3,11) = 684,2 VA
p
p
S

Daya rata-rata pada fase T:

0
P = (V )(I ) cos φ = (220)(6,1) cos(56,3) = 744,6 watt
T
pT
p
c

Daya reaktif pada fase T:

0
Q = (V )(I ) sin φ = (220)(6,1) sin(56,3) = 1116,5 VAR
c
p
pT
T
(tanda plus berarti kapasitif)

Daya nyata pada fase T:

S = (V )(I ) = (220) (6,1) = 1342 VA
p
T
p

Daya rata-rata pada beban seluruhnya adalah:

P 3fase = P + P + P = 1210 + 483,8 + 744,6 = 2438,4 watt
T
S
R

Daya reaktif pada beban seluruhnya adalah:

Q 3fase = Q + Q + Q = 0 + (−483,8) + 1116,5 = 632,7 VAR
T
R
S

Daya nyata pada beban seluruhnya adalah:

S 3fase = S + S + S = 1210 + 684,2 + 1342 = 3235,2 VA
R
S
T
250
