Ampitudo dari semua tegangan fasor adalah sama, yaitu:

| | = | | = | | = V = 120 volt

p

Amplitudo dari arus fase dan arus saluran sebagai berikut:

I pR = I lR = 12 ampere

I pS = I = 24 ampere
lS

I pT = I lT = 8,5 ampere

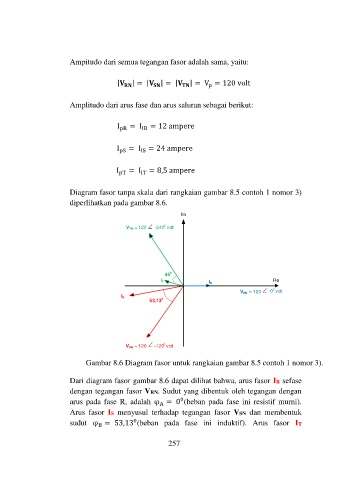

Diagram fasor tanpa skala dari rangkaian gambar 8.5 contoh 1 nomor 3)
diperlihatkan pada gambar 8.6.
Im

0
V TN = 120 -240 volt

45 0
I T I R Re

0
V RN = 120 0 volt
I S
53,13 0

0
V SN = 120 -120 volt
Gambar 8.6 Diagram fasor untuk rangkaian gambar 8.5 contoh 1 nomor 3).

Dari diagram fasor gambar 8.6 dapat dilihat bahwa, arus fasor IR sefase
dengan tegangan fasor VRN. Sudut yang dibentuk oleh tegangan dengan
0
arus pada fase R, adalah φ = 0 (beban pada fase ini resistif murni).
A
Arus fasor IS menyusul terhadap tegangan fasor VSN dan membentuk
0
sudut φ = 53,13 (beban pada fase ini induktif). Arus fasor IT
B
257
