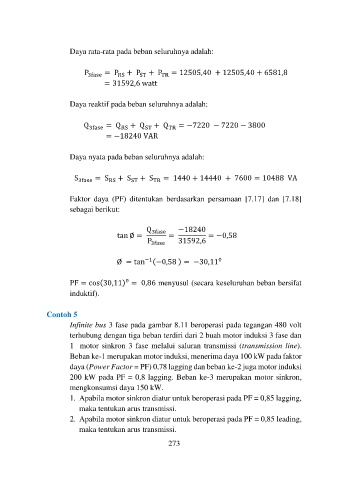

Daya rata-rata pada beban seluruhnya adalah:

P 3fase = P RS + P + P TR = 12505,40 + 12505,40 + 6581,8
ST
= 31592,6 watt

Daya reaktif pada beban seluruhnya adalah:

Q 3fase = Q RS + Q ST + Q TR = −7220 − 7220 − 3800
= −18240 VAR

Daya nyata pada beban seluruhnya adalah:

S 3fase = S RS + S ST + S TR = 1440 + 14440 + 7600 = 10488 VA

Faktor daya (PF) ditentukan berdasarkan persamaan [7.17] dan [7.18]
sebagai berikut:

Q 3fase −18240
tan ∅ = = = −0,58
P 3fase 31592,6

Ø = tan (−0,58 ) = −30,11
0
−1

PF = cos(30,11) = 0,86 menyusul (secara keseluruhan beban bersifat
0
induktif).

Contoh 5
Infinite bus 3 fase pada gambar 8.11 beroperasi pada tegangan 480 volt
terhubung dengan tiga beban terdiri dari 2 buah motor induksi 3 fase dan
1 motor sinkron 3 fase melalui saluran transmissi (transmission line).
Beban ke-1 merupakan motor induksi, menerima daya 100 kW pada faktor
daya (Power Factor = PF) 0,78 lagging dan beban ke-2 juga motor induksi
200 kW pada PF = 0,8 lagging. Beban ke-3 merupakan motor sinkron,
mengkonsumsi daya 150 kW.
1. Apabila motor sinkron diatur untuk beroperasi pada PF = 0,85 lagging,
maka tentukan arus transmissi.
2. Apabila motor sinkron diatur untuk beroperasi pada PF = 0,85 leading,
maka tentukan arus transmissi.
273
