75 Ω, induktansi 125 mH dan kapasitansi 55 μF terhubung seri pada setiap
fasenya. Tentukan besar arus saluran, daya seluruhnya yang diserap oleh
beban berikut faktor dayanya.

4) Sumber tiga fase seimbang, hubungan Y, 100 volt rms, 50 Hz,
dihubungkan dengan beban tiga fase, hubungan ∆, 3 kawat. Impedansi
beban Zp = 2 - j1 Ω. Tentukan besar daya yang diserap oleh beban.

5) Sistem tiga fase seperti gambar 8.14 sumber tegangan seimbang, urutan
0
positif. = 200 ∠ 0 volt memasok beban seimbang, Zp = 4 + j3 Ω,
hubungan Δ. Tentukan tegangan saluran VL, arus saluran IL dan total daya
yang diberikan terhadap beban.

V an
a A
+

Z p

V bn
b
n - + B Z p

Z p
V cn
- + c
Saluran C Beban
Sumber

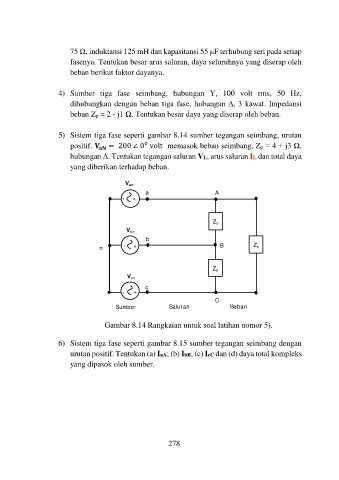

Gambar 8.14 Rangkaian untuk soal latihan nomor 5).

.
6) Sistem tiga fase seperti gambar 8.15 sumber tegangan seimbang dengan
urutan positif. Tentukan (a) IaA; (b) IbB; (c) IcC dan (d) daya total kompleks
yang dipasok oleh sumber.

278
