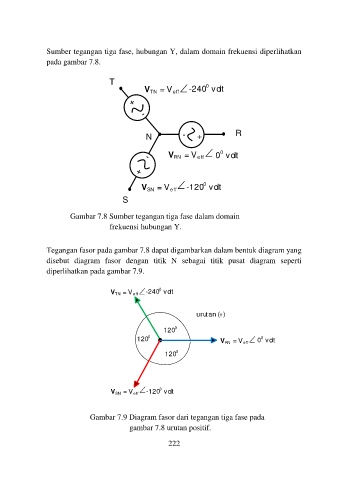

Sumber tegangan tiga fase, hubungan Y, dalam domain frekuensi diperlihatkan
pada gambar 7.8.
T 0
V TN = V eff -240 vo lt
N - + R
0
V RN = V eff 0 vo lt
0
V SN = V eff -120 vo lt
S
Gambar 7.8 Sumber tegangan tiga fase dalam domain
frekuensi hubungan Y.
Tegangan fasor pada gambar 7.8 dapat digambarkan dalam bentuk diagram yang
disebut diagram fasor dengan titik N sebagai titik pusat diagram seperti
diperlihatkan pada gambar 7.9.
0
V TN = V eff -240 vo lt
uru tan (+)
120 0
120 0 0 vo lt
0
V RN = V eff
120 0
-120 vo lt
0
V SN = V eff
Gambar 7.9 Diagram fasor dari tegangan tiga fase pada
gambar 7.8 urutan positif.
