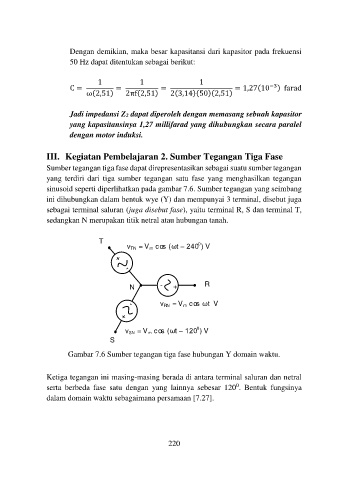

Dengan demikian, maka besar kapasitansi dari kapasitor pada frekuensi
50 Hz dapat ditentukan sebagai berikut:

1 1 1
−3
C = = = = 1,27(10 ) farad
ω(2,51) 2πf(2,51) 2(3,14)(50)(2,51)

Jadi impedansi Z2 dapat diperoleh dengan memasang sebuah kapasitor
yang kapasitansinya 1,27 millifarad yang dihubungkan secara paralel
dengan motor induksi.

III. Kegiatan Pembelajaran 2. Sumber Tegangan Tiga Fase
Sumber tegangan tiga fase dapat direpresentasikan sebagai suatu sumber tegangan
yang terdiri dari tiga sumber tegangan satu fase yang menghasilkan tegangan
sinusoid seperti diperlihatkan pada gambar 7.6. Sumber tegangan yang seimbang
ini dihubungkan dalam bentuk wye (Y) dan mempunyai 3 terminal, disebut juga
sebagai terminal saluran (juga disebut fase), yaitu terminal R, S dan terminal T,
sedangkan N merupakan titik netral atau hubungan tanah.

T v TN = V m cos ωt – ) V

N - + R

v RN = V m cos ωt V

v SN = V m cos ωt – ) V
S

Gambar 7.6 Sumber tegangan tiga fase hubungan Y domain waktu.

Ketiga tegangan ini masing-masing berada di antara terminal saluran dan netral
0
serta berbeda fase satu dengan yang lainnya sebesar 120 . Bentuk fungsinya
dalam domain waktu sebagaimana persamaan [7.27].
