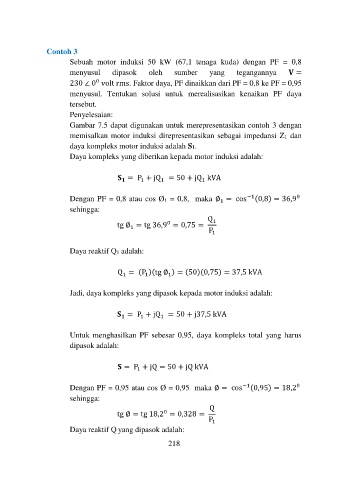

Contoh 3
Sebuah motor induksi 50 kW (67,1 tenaga kuda) dengan PF = 0,8
menyusul dipasok oleh sumber yang tegangannya =
230 ∠ 0 volt rms. Faktor daya, PF dinaikkan dari PF = 0,8 ke PF = 0,95
0
menyusul. Tentukan solusi untuk merealisasikan kenaikan PF daya
tersebut.
Penyelesaian:
Gambar 7.5 dapat digunakan untuk merepresentasikan contoh 3 dengan
memisalkan motor induksi direpresentasikan sebagai impedansi Z1 dan
daya kompleks motor induksi adalah S1.
Daya kompleks yang diberikan kepada motor induksi adalah:

= P + jQ = 50 + jQ kVA
1

1
1

0
Dengan PF = 0,8 atau cos Ø1 = 0,8, maka ∅ = cos −1 (0,8) = 36,9
1
sehingga:
Q 1
0
tg ∅ = tg 36,9 = 0,75 =
1
P 1

Daya reaktif Q1 adalah:

Q = (P )(tg ∅ ) = (50)(0,75) = 37,5 kVA
1
1
1

Jadi, daya kompleks yang dipasok kepada motor induksi adalah:

= P + jQ = 50 + j37,5 kVA
1

1

Untuk menghasilkan PF sebesar 0,95, daya kompleks total yang harus
dipasok adalah:

= P + jQ = 50 + jQ kVA
1

0
Dengan PF = 0,95 atau cos Ø = 0,95 maka ∅ = cos −1 (0,95) = 18,2
sehingga:
Q
0
tg ∅ = tg 18,2 = 0,328 =
P 1
Daya reaktif Q yang dipasok adalah:
218
