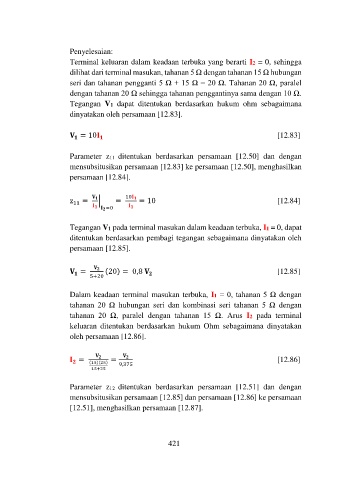

Penyelesaian:
Terminal keluaran dalam keadaan terbuka yang berarti I2 = 0, sehingga
dilihat dari terminal masukan, tahanan 5 Ω dengan tahanan 15 Ω hubungan
seri dan tahanan pengganti 5 Ω + 15 Ω = 20 Ω. Tahanan 20 Ω, paralel
dengan tahanan 20 Ω sehingga tahanan penggantinya sama dengan 10 Ω.
Tegangan V1 dapat ditentukan berdasarkan hukum ohm sebagaimana
dinyatakan oleh persamaan [12.83].
= 10 [12.83]
Parameter z11 ditentukan berdasarkan persamaan [12.50] dan dengan
mensubsitusikan persamaan [12.83] ke persamaan [12.50], menghasilkan
persamaan [12.84].
z 11 = | = 10 = 10 [12.84]
=0
Tegangan V1 pada terminal masukan dalam keadaan terbuka, I1 = 0, dapat
ditentukan berdasarkan pembagi tegangan sebagaimana dinyatakan oleh
persamaan [12.85].
= (20) = 0,8 [12.85]
5+20
Dalam keadaan terminal masukan terbuka, I1 = 0, tahanan 5 Ω dengan
tahanan 20 Ω hubungan seri dan kombinasi seri tahanan 5 Ω dengan
tahanan 20 Ω, paralel dengan tahanan 15 Ω. Arus I2 pada terminal
keluaran ditentukan berdasarkan hukum Ohm sebagaimana dinyatakan
oleh persamaan [12.86].
= (15)(25) = [12.86]
15+25 9,375
Parameter z12 ditentukan berdasarkan persamaan [12.51] dan dengan
mensubsitusikan persamaan [12.85] dan persamaan [12.86] ke persamaan
[12.51], menghasilkan persamaan [12.87].
