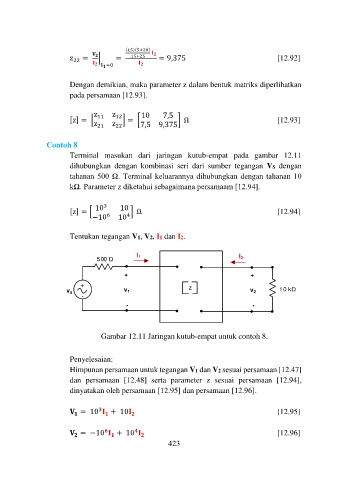

Page 516 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum
P. 516
(15)(5+20)
z 22 = | = 15+25 = 9,375 [12.92]
=0
Dengan demikian, maka parameter z dalam bentuk matriks diperlihatkan
pada persamaan [12.93].
z 11 z 12 10 7,5
[z] = [ ] = [ ] Ω [12.93]
z 21 z 22 7,5 9,375
Contoh 8
Terminal masukan dari jaringan kutub-empat pada gambar 12.11
dihubungkan dengan kombinasi seri dari sumber tegangan VS dengan
tahanan 500 Ω. Terminal keluarannya dihubungkan dengan tahanan 10
kΩ. Parameter z diketahui sebagaimana persamaam [12.94].
10 3 10
[z] = [ ] Ω [12.94]
−10 6 10 4
Tentukan tegangan V1, V2, I1 dan I2.
I 1 I 2
+ +
+ z
v s - v 1 v 2 10 k
- -
Gambar 12.11 Jaringan kutub-empat untuk contoh 8.
Penyelesaian:
Himpunan persamaan untuk tegangan V1 dan V2 sesuai persamaan [12.47]
dan persamaan [12.48] serta parameter z sesuai persamaan [12.94],
dinyatakan oleh persamaan [12.95] dan persamaan [12.96].
3
= 10 + 10 [12.95]
4
6
= −10 + 10 [12.96]
423
