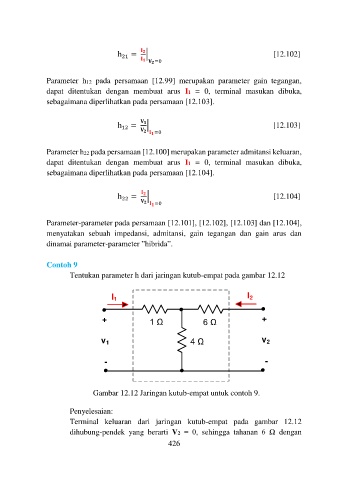

h 21 = | [12.102]
=0

Parameter h12 pada persamaan [12.99] merupakan parameter gain tegangan,
dapat ditentukan dengan membuat arus I1 = 0, terminal masukan dibuka,
sebagaimana diperlihatkan pada persamaan [12.103].

h 12 = | [12.103]
=0

Parameter h22 pada persamaan [12.100] merupakan parameter admitansi keluaran,
dapat ditentukan dengan membuat arus I1 = 0, terminal masukan dibuka,
sebagaimana diperlihatkan pada persamaan [12.104].

h 22 = | [12.104]
=0

Parameter-parameter pada persamaan [12.101], [12.102], [12.103] dan [12.104],
menyatakan sebuah impedansi, admitansi, gain tegangan dan gain arus dan
dinamai parameter-parameter ”hibrida”.

Contoh 9
Tentukan parameter h dari jaringan kutub-empat pada gambar 12.12

I 1 I 2

+ +

v 1 v 2

-
-

Gambar 12.12 Jaringan kutub-empat untuk contoh 9.

Penyelesaian:
Terminal keluaran dari jaringan kutub-empat pada gambar 12.12
dihubung-pendek yang berarti V2 = 0, sehingga tahanan 6 Ω dengan
426
