Electrical Wiring Diagram

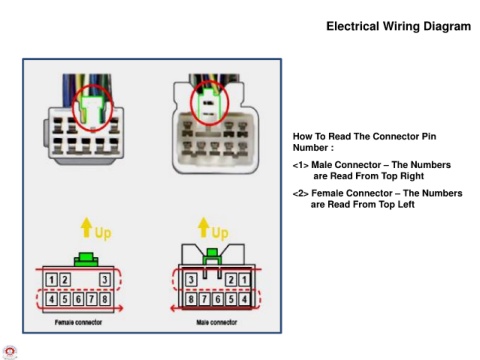

                                                                                         How To Read The Connector Pin
                                                                                         Number :

                                                                                         <1> Male Connector – The Numbers
                                                                                               are Read From Top Right

                                                                                         <2> Female Connector – The Numbers
                                                                                              are Read From Top Left
   9   10   11   12   13   14   15   16   17   18
