รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 18

6.8.3 การใช้ระยะอาร์กที่เหมาะสม (CORRECT ARC LENGTH) ระยะอาร์กมีผลต่อคุณภาพของ
แนวเชื่อม ดังนี้
6.8.4 ระยะอาร์กยาวเกินไป มีผลท าให้น าความร้อนทิ่เกิดขึ้นจะแผ่กระจายไปบนผิวหน้าชิ้นงานมาก

และก๊าซที่ปกคลุมแนวเชื่อมอาจไม่เพียงพอ แนวเชื่อมจะมีลักษณะ กว้าง แบน ราบ แนวไม่สม่ าเสมอ หรือไม่
เป็นแนว เม็ดโลหะกระเด็นมาก การอาร์กรุนแรง ความแข็งแรงขอแนวเชื่อมน้อยลง การควบคุมแนวเชื่อมได้
ยาก

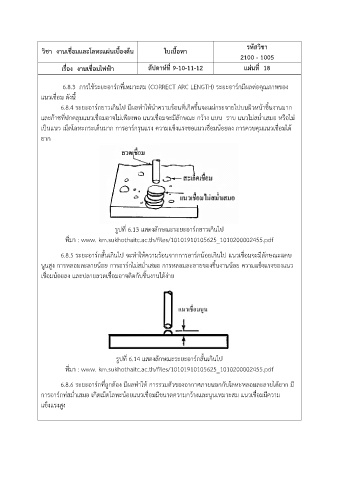

รูปที่ 6.13 แสดงลักษณะระยะอาร์กยาวเกินไป
ที่มา : www. km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf‎

6.8.5 ระยะอาร์กสั้นเกินไป จะท าให้ความร้อนจากการอาร์กน้อยเกินไป แนวเชื่อมจะมีลักษณะแคบ
นูนสูง การหลอมละลายน้อย การอาร์กไม่สม่ าเสมอ การหลอมละลายของชิ้นงานน้อย ความแข็งแรงของแนว
เชื่อมน้อยลง และปลายลวดเชื่อมอาจติดกับชิ้นงานได้ง่าย

รูปที่ 6.14 แสดงลักษณะระยะอาร์กสั้นเกินไป
ที่มา : www. km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf‎

6.8.6 ระยะอาร์กที่ถูกต้อง มีผลท าให้ การรวมตัวของอากาศภายนอกกับโลหะหลอมละลายได้ยาก มี
การอาร์กท่สม่ าเสมอ เกิดเม็ดโลหะน้อยแนวเชื่อมมีขนาดความกว้างและนูนเหมาะสม แนวเชื่อมมีความ

แข็งแรงสูง
