Page 134 - แฟ้มสะสมงาน
P. 134
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 22

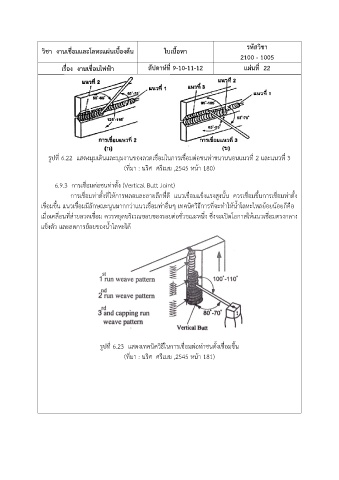

รูปที่ 6.22 แสดงมุมเดินและมุมงานของลวดเชื่อมในการเชื่อมต่อชนท่าขนานนอนแนวที่ 2 และแนวที่ 3
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 180)
6.9.3 การเชื่อมต่อชนท่าตั้ง (Vertical Butt Joint)
การเชื่อมท่าตั้งที่ให้การหลอมละลายลึกที่ดี แนวเชื่อมแข็งแรงสูงนั้น ควรเชื่อมขึ้นการเชื่อมท่าตั้ง
เชื่อมขึ้น แนวเชื่อมมีลักษณะนูนมากกว่าแนวเชื่อมท่าอื่นๆ เทคนิควิธีการที่จะท าให้น้ าโลหะไหลย้อยน้อยก็คือ
เมื่อเคลื่อนที่ส่ายลวดเชื่อม ควรหยุดบริเวณขอบของรอยต่อชั่วขณะหนึ่ง ซึ่งจะเปิดโอกาสให้แนวเชื่อมตรงกลาง
แข็งตัว และลดการย้อยของน้ าโลหะได้
รูปที่ 6.23 แสดงเทคนิควิธีในการเชื่อมต่อท่าชนตั้งเชื่อมขึ้น
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 181)
