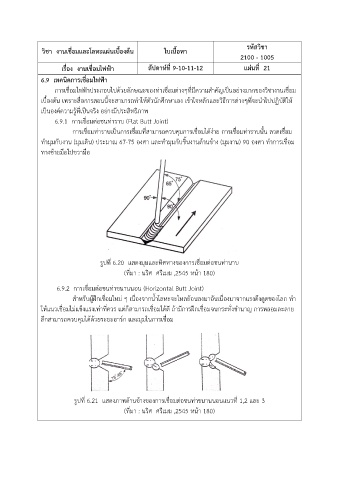

รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 21
6.9 เทคนิคการเชื่อมไฟฟ้า

การเชื่อมไฟฟ้าประกอบไปด้วยลักษณะของท่าเชื่อมต่างๆที่มีความส าคัญเป็นอย่างมากของวิชางานเชื่อม
เบื้องต้น เพราะสื่อการสอนนี้จะสามารถท าให้ตัวนักศึกษาเอง เข้าใจหลักและวิธีการต่างๆที่จะน าไปปฏิบัติให้
เป็นองค์ความรู้ที่เป็นจริง อย่างมีประสิทธิภาพ
6.9.1 การเชื่อมต่อชนท่าราบ (Flat Butt Joint)

การเชื่อมท่าราบเป็นการเชื่อมที่สามารถควบคุมการเชื่อมได้ง่าย การเชื่อมท่าราบนั้น ลวดเชื่อม
ท ามุมกับงาน (มุมเดิน) ประมาณ 67-75 องศา และท ามุมกับชิ้นงานด้านข้าง (มุมงาน) 90 องศา ท าการเชื่อม
ทางซ้ายมือไปขวามือ

รูปที่ 6.20 แสดงมุมและทิศทางของการเชื่อมต่อชนท่านาบ

(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 180)

6.9.2 การเชื่อมต่อชนท่าขนานนอน (Horizontal Butt Joint)
ส าหรับผู้ฝึกเชื่อมใหม่ ๆ เนื่องจากน้ าโลหะจะไหลย้อนลงมาอันเนื่องมาจากแรงดึงดูดของโลก ท า
ให้แนวเชื่อมไม่แข็งแรงเท่าที่ควร แต่ก็สามารถเชื่อมได้ดี ถ้ามีการฝึกเชื่อมจนกระทั่งช านาญ การหลอมละลาย

ลึกสามารถควบคุมได้ด้วยระยะอาร์ก และมุมในการเชื่อม

รูปที่ 6.21 แสดงภาพด้านข้างของการเชื่อมต่อชนท่าขนานนอนแนวที่ 1,2 และ 3
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 180)
