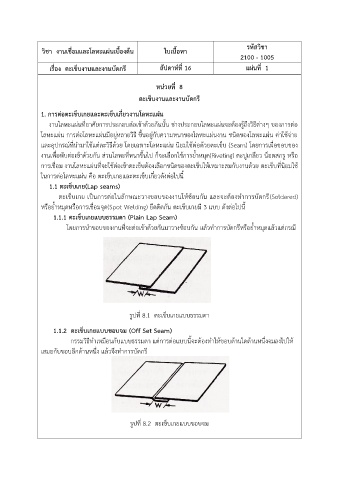

รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง ตะเข็บงานและงานบัดกรี สัปดาห์ที่ 16 แผ่นที่ 1

หน่วยที่ 8
ตะเข็บงานและงานบัดกรี

1. การต่อตะเข็บเกยและตะเข็บเกี่ยวงานโลหะแผ่น
งานโลหะแผ่นที่อาศัยการประกอบต่อเข้าด้วยกันนั้น ช่างประกอบโลหะแผ่นจะต้องรู้ถึงวิธีต่างๆ ของการต่อ
โลหะแผ่น การต่อโลหะแผ่นมีอยู่หลายวิธี ขึ้นอยู่กับความหนาของโลหะแผ่นงาน ชนิดของโลหะแผ่น ค่าใช้จ่าย

และอุปกรณ์ที่น ามาใช้แต่ละวิธีด้วย โดยเฉพาะโลหะแผ่น นิยมใช้ต่อด้วยตะเข็บ (Seam) โดยการเผื่อขอบของ
งานเพื่อพับต่อเข้าด้วยกัน ส่วนโลหะที่หนาขึ้นไป ก็จะเลือกใช้การย้ าหมุด(Riveting) ตะปูเกลียว น็อตสกรู หรือ
การเชื่อม งานโลหะแผ่นที่จะใช้ต่อเข้าตะเข็บต้องเลือกชนิดของตะเข็บให้เหมาะสมกับงานด้วย ตะเข็บที่นิยมใช้
ในการต่อโลหะแผ่น คือ ตะเข็บเกยและตะเข็บเกี่ยวดังต่อไปนี้

1.1 ตะเข็บเกย(Lap seams)
ตะเข็บเกย เป็นการต่อในลักษณะวางขอบของงานให้ซ้อนกัน และจะต้องท าการบัดกรี(Soldered)
หรือย้ าหมุดหรือการเชื่อมจุด(Spot Welding) ยึดติดกัน ตะเข็บเกยมี 3 แบบ ดังต่อไปนี้
1.1.1 ตะเข็บเกยแบบธรรมดา (Plain Lap Seam)

โดยการน าขอบของงานที่จะต่อเข้าด้วยกันมาวางซ้อนกัน แล้วท าการบัดกรีหรือย้ าหมุดแล้วแต่กรณี

รูปที่ 8.1 ตะเข็บเกยแบบธรรมดา

1.1.2 ตะเข็บเกยแบบขอบจม (Off Set Seam)

กรรมวิธีท าเหมือนกับแบบธรรมดา แต่การต่อแบบนี้จะต้องท าให้ขอบด้านใดด้านหนึ่งจมลงไปให้
เสมอกับขอบอีกด้านหนึ่ง แล้วจึงท าการบัดกรี

รูปที่ 8.2 ตะเข็บเกยแบบขอบจม
