วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง ตะเข็บงานและงานบัดกรี สัปดาห์ที่ 16 แผ่นที่ 2
1.1.3 ตะเข็บเกยที่มุม (Corner Lap Seam)

ตะเข็บเกยที่มุมเป็นการต่อเกยกันตามแนวมุมน าไปซ้อนกับอีกด้านหนึ่งของงาน แล้วท าการบัดกรี
หรือย้ าหมุดตามต้องการ
ระยะเผื่อของตะเข็บเกย W = ความกว้างของตะเข็บที่ก าหนด

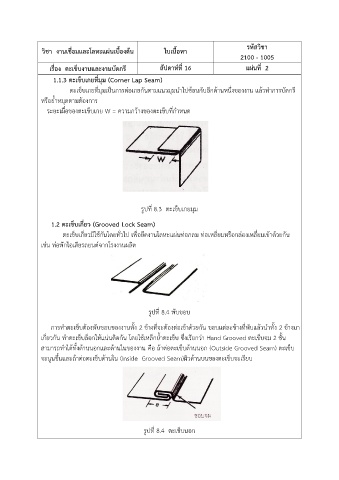

รูปที่ 8.3 ตะเข็บเกยมุม

1.2 ตะเข็บเกี่ยว (Grooved Lock Seam)
ตะเข็บเกี่ยวมีใช้กันโดยทั่วไป เพื่อยึดงานโลหะแผ่นท่อกลม ท่อเหลี่ยมหรือกล่องเหลี่ยมเข้าด้วยกัน
เช่น ท่อพักไอเสียรถยนต์จากโรงงานผลิต

รูปที่ 8.4 พับขอบ

การท าตะเข็บต้องพับขอบของงานทั้ง 2 ข้างที่จะต้องต่อเข้าด้วยกัน ขอบแต่ละข้างที่พับแล้วน าทั้ง 2 ข้างมา
เกี่ยวกัน ท าตะเข็บล็อกให้แน่นติดกัน โดยใช้เหล็กย้ าตะเข็บ ซึ่งเรียกว่า Hand Grooved ตะเข็บจม 2 ชั้น
สามารถท าได้ทั้งด้านนอกและด้านในของงาน คือ ถ้าต่อตะเข็บด้านนอก (Outside Grooved Seam) ตะเข็บ
จะนูนขึ้นและถ้าต่อตะเข็บด้านใน (Inside Grooved Seam)ผิวด้านบนของตะเข็บจะเรียบ

รูปที่ 8.4 ตะเข็บนอก
