รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง ตะเข็บงานและงานบัดกรี สัปดาห์ที่ 16 แผ่นที่ 4

งานบัดกรีอ่อนที่นิยมใช้ในงานโลหะแผ่นซึ่งส่วนมากแล้วชิ้นงานจะเป็นแผ่นเหล็กอาบสังกะสี จึงใช้โลหะ
ประสานชนิดดีบุก-ตะกั่ว ซึ่งมีราคาถูก โลหะทั้งสองชนิดนี้ หลังจากน ามาผสมกันแล้วกลับมีจุดหลอมละลายที่
ต่ ากว่าเดิม ขณะที่อยู่ในสภาพบริสุทธิ์ โดยที่จุดหลอมละลายจะเปลี่ยนแปลงไปตามอัตราส่วนผสม ดังแสดงใน

ตาราง

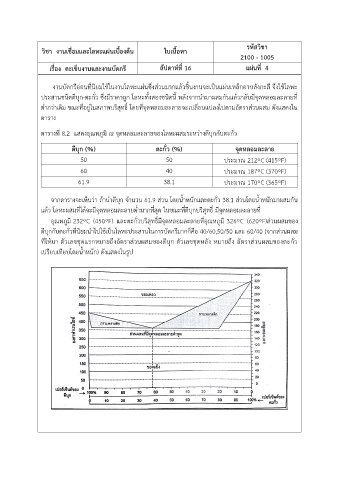

ตารางที่ 8.2 แสดงอุณหภูมิ ณ จุดหลอมละลายของโลหะผสมระหว่างดีบุกกับตะกั่ว

ดีบุก (%) ตะกั่ว (%) จุดหลอมละลาย
50 50 ประมาณ 212◦C (415◦F)
60 40 ประมาณ 187◦C (370◦F)

61.9 38.1 ประมาณ 170◦C (365◦F)

จากตารางจะเห็นว่า ถ้าน าดีบุก จ านวน 61.9 ส่วน โดยน้ าหนักและตะกั่ว 38.1 ส่วนโดยน้ าหนักมาผสมกัน
แล้ว โลหะผสมที่ได้จะมีจุดหลอมละลายต่ ามากที่สุด ในขณะที่ดีบุกบริสุทธิ์ มีจุดหลอมละลายที่
อุณหภูมิ 232◦C (450◦F) และตะกั่วบริสุทธิ์มีจุดหลอมละลายที่อุณหภูมิ 326◦C (620◦F)ส่วนผสมของ

ดีบุกกับตะกั่วที่นิยมน าไปใช้เป็นโลหะประสานในการบัดกรีมากก็คือ 40/60,50/50 และ 60/40 (จากส่วนผสม
ที่ให้มา ตัวเลขชุดแรกหมายถึงอัตราส่วนผสมของดีบุก ตัวเลขชุดหลัง หมายถึง อัตราส่วนผสมของตะกั่ว
เปรียบเทียบโดยน้ าหนัก) ดังแสดงในรูป
