รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง การเขียนแบบแผ่นคลี่ สัปดาห์ที่ 17-18 แผ่นที่ 7
9.3 วิธีการเขียนแบบแผ่นคลี่
9.3 1 การเขียนแบบแผ่นคลี่อย่างง่าย (Simple development)
เป็นวิธีการคลี่ที่ง่าย ขั้นแรก ควรร่างแบบส่วนฐานของผลิตภัณฑ์นั้นก่อน จากนั้นจึงคลี่ออกทาง
ด้านข้างทั้ง 4ด้าน โดยทั่วไปจะใช้คลี่ผลิตภัณฑ์ที่ไม่ซับซ้อน เช่น ผลิภัณฑ์รูปกล่อง จานและถาด ซึ่งมีลักษณะ
รูปสี่เหลี่ยม เป็นต้น ดังแสดงในรูป

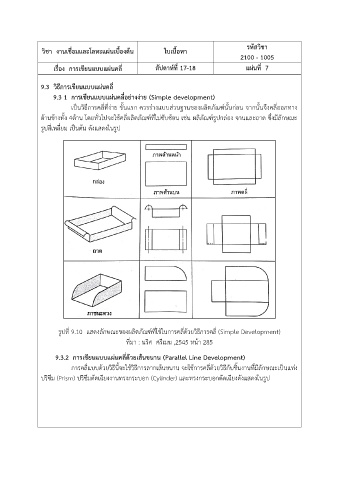

รูปที่ 9.10 แสดงลักษณะของผลิตภัณฑ์ที่ใช้ในการคลี่ด้วยวิธีการคลี่ (Simple Development)
ที่มา : นริศ ศรีเมฆ ,2545 หน้า 285
9.3.2 การเขียนแบบแผ่นคลี่ด้วยเส้นขนาน (Parallel Line Development)
การคลี่แบบด้วยวิธีนี้จะใช้วิธีการลากเส้นขนาน จะใช้การคลี่ด้วยวิธีกับชิ้นงานที่มีลักษณะเป็นแท่ง
ปริซึม (Prism) ปริซึมตัดเฉียงงานทรงกระบอก (Cylinder) และทรงกระบอกตัดเฉียงดังแสดงในรูป
