วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น จ านวน 20 นาที

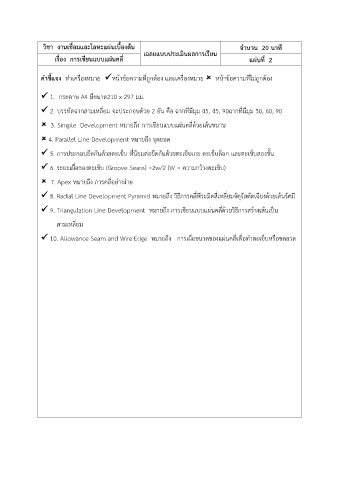

เฉลยแบบประเมินผลการเรียน
เรื่อง การเขียนแบบแผ่นคลี่ แผ่นที่ 2

ค ำชี้แจง ท าเครื่องหมาย หน้าข้อความที่ถูกต้อง และเครื่องหมาย  หน้าข้อความที่ไม่ถูกต้อง

 1. กระดาษ A4 มีขนาด210 x 297 มม.

 2. บรรทัดฉากสามเหลี่ยม จะประกอบด้วย 2 อัน คือ ฉากที่มีมุม 45, 45, 90ฉากที่มีมุม 30, 60, 90

 3. Simple Development หมายถึง การเขียนแบบแผ่นคลี่ด้วยเส้นขนาน

 4. Parallel Line Development หมายถึง จุดยอด

 5. การประกอบยึดกันด้วยตะเข็บ ที่นิยมต่อยึดกันด้วยตะเข็บเกย ตะเข็บล็อก และตะเข็บสองชั้น

 6. ระยะเผื่อของตะเข็บ (Groove Seam) =2w/2 (W = ความกว้างตะเข็บ)

 7. Apex หมายถึง การคลี่อย่างง่าย

 8. Radial Line Development Pyramid หมายถึง วิธีการคลี่พีระมิดสี่เหลี่ยมจัตุรัสตัดเฉียงด้วยเส้นรัศมี

 9. Triangulation Line Development หมายถึง การเขียนแบบแผ่นคลี่ด้วยวิธีการสร้างเส้นเป็น

สามเหลี่ยม

 10. Allowance Seam and Wire Edge หมายถึง การเผื่อขนาดของแผ่นคลี่เพื่อท าตะเข็บหรือขดลวด
