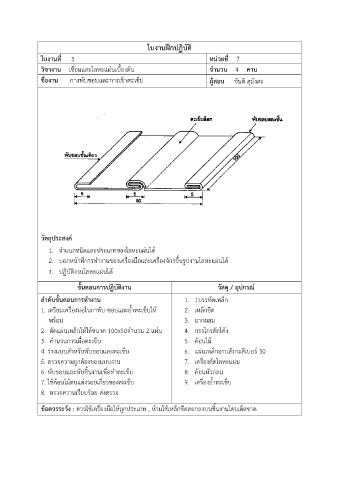

ใบงานฝึกปฏิบัติ
ใบงานที่ 3 หน่วยที่ 7
วิชางาน เชื่อมและโลหะแผ่นเบื้องต้น จ านวน 4 คาบ
ชื่องาน การพับขอบและการเข้าตะเข็บ ผู้สอน ขันติ สุมังสะ
วัตถุประสงค์
1. จ าแนกชนิดและประเภทของโลหะแผ่นได้
2. บอกหน้าที่การท างานของเครื่องมือและเครื่องจักรขึ้นรูปงานโลหะแผ่นได้
3. ปฏิบัติงานโลหะแผ่นได้
ขั้นตอนการปฏิบัติงาน วัสดุ / อุปกรณ์
ล าดับขั้นตอนการท างาน 1. 1บรรทัดเหล็ก
1. เตรียมเครื่องมอในกาพับ-ขอบและย้ าตะเข็บให้ 2. เหล็กขีด
พร้อม 3. ฉากผสม
2. ตัดแผ่นเหล็กให้ได้ขนาด 100x50จ านวน 2 แผ่น 4. กรรไกรตัดโค้ง
3. ค านวนการเผื่อตะเข็บ 5. ค้อนไม้
4. ร่างแบบส าหรับพับขอบและตะเข็บ 6. แผ่นเหล็กอาบสังกะสีเบอร์ 30
5. ตรวจความถูกต้องของแบบงาน 7. เครื่องตัดโลหะแผ่น
6. พับขอบและพับชิ้นงานเพื่อท าตะเข็บ 8. ค้อนหัวกลม
7. ใช้ค้อนไม้ตบแต่งรอยเกี่ยวของตะเข็บ 9. เครื่องย้ าตะเข็บ
8. ตรวจความเรียบร้อย ส่งตรวจ
ข้อควรระวัง : ควรใช้เครื่องมือให้ถูกประเภท , ห้ามใช้เหล็กขีดตอกลงบนชิ้นงานโดยเด็ดขาด
