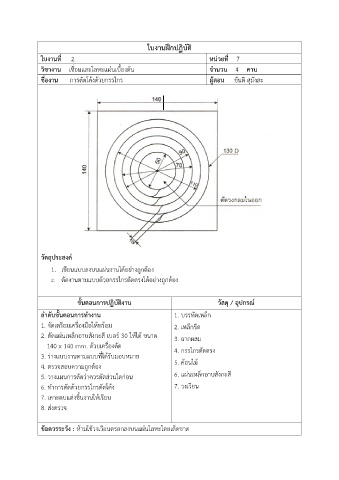

ใบงานฝึกปฏิบัติ
ใบงานที่ 2 หน่วยที่ 7
วิชางาน เชื่อมและโลหะแผ่นเบื้องต้น จ านวน 4 คาบ
ชื่องาน การตัดโค้งด้วยกรรไกร ผู้สอน ขันติ สุมังสะ
วัตถุประสงค์
1. เขียนแบบลงบนแผ่นงานได้อย่างถูกต้อง
2. ตัดงานตามแบบด้วยกรรไกรตัดตรงได้อย่างถูกต้อง
ขั้นตอนการปฏิบัติงาน วัสดุ / อุปกรณ์
ล าดับขั้นตอนการท างาน 1. บรรทัดเหล็ก
1. จัดเตรียมเครื่องมือให้พร้อม 2. เหล็กขีด
2. ตัดแผ่นเหล็กอาบสังกะสี เบอร์ 30 ให้ได้ ขนาด 3. ฉากผสม
140 x 140 mm. ด้วยเครื่องตัด 4. กรรไกรตัดตรง
3. ร่างแบบงานตามแบบที่ได้รับมอบหมาย
4. ตรวจสอบความถูกต้อง 5. ค้อนไม้
5. วางแผนการตัดว่าควรตัดส่วนใดก่อน 6. แผ่นเหล็กอาบสังกะสี
6. ท าการตัดด้วยกรรไกรตัดโค้ง 7. วงเวียน
7. เคาะตบแต่งชิ้นงานให้เรียบ
8. ส่งตรวจ
ข้อควรระวัง : ห้ามใช้วงเวียนตรอกลงบนแผ่นโลหะโดยเด็ดขาด
