รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานแล่นประสาน สัปดาห์ที่ 7-8 แผ่นที่ 1

หน่วยที่ 5
งานแล่นประสาน

การแล่นประสาน
การแล่นประสาน (Brazing) คือ กระบวนการต่อโลหะ 2 ชิ้น ชนิดเดียวกันหรือต่างชนิดกันให้ติดกันด้วย
ความร้อน โดยใช้โลหะต่างชนิดหรือชนิดเดียวกันเป็นตัวประสาน ให้ความร้อนสูงกว่า 8000 F (4250 C)

ชิ้นงานไม่หลอมเหลวแต่โลหะประสานหลอมเหลว ซึ่งโลหะประสาน ที่หลอมละลายจะไหลแทรกซึมเข้าไปใน
ร่องรอยต่อด้วยปฏิกิริยาแทรกซึม (Capillary Action) ซึงเหมาะสาหรับงานดังนี้
1. ใช้ยึดประกอบชิ้นงานที่ไม่ต้องการความแข็งแรงมากนัก เช่น งานแล่นประสานเครื่องประดับต่างๆ
2. ไม่เกิดแนวนูนเหมือนแนวเชื่อม งานบางประเภทไม่เป็นที่ต้องการเพราะแนวนูน ที่เกิดจากการเชื่อม

อาจจะไปขวางทางเดินในการทางานของเครื่องมือ เครื่องจักรได้
3. ชิ้นงานไม่เกิดการเปลี่ยนแปลงโครงสร้างภายใน โลหะบางประเภทเมื่อเชื่อมแล้ว ความแข็งแรงกลับ
ลดลง แต่การแล่นประสานชิ้นงานที่ต้องการไม่หลอมละลาย

4. ไม่เกิดการบิดตัวเนื่องจากใช้ความร้อนน้อย
5. เสียค่าใช้จ่ายน้อยกว่าเพราะประหยัดเวลาและค่าใช้จ่ายในการเตรียมงานก่อนการเชื่อมและหลังการ

เชื่อม
การแล่นประสานนั้น โลหะแล่นประสานจะทาหน้าที่ฉาบเยิ้มไหลซึมเข้าไปในช่องว่างระหว่างชิ้นงานทั้ง
สองชิ้น ดังนั้น การแล่นประสาน (Brazing) รอยต่อจะต้องมีช่องว่างที่เล็กหรือแคบมากประมาณ 0.025 นิ้ว
(0.6 มม.) ถึง 0.003 นิ้ว (0.08 มม.)

ช่องว่างเล็กๆ นั้น จะมีลักษณะเป็นรูหรือหลอดขนาดเล็กที่จะทาปฏิกิริยาให้ น้าโลหะประสานซึมเข้าไปใน
รอยต่อเมื่อได้รับความร้อนเพียงพอ

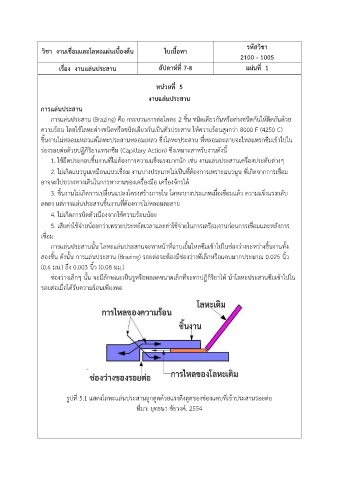

รูปที่ 5.1 แสดงโลหะแล่นประสานถูกดูดด้วยแรงดึงดูดของช่องแคบที่เข้าประสานรอยต่อ
ที่มา: ยุทธนา ชัยวงค์. 2554
