P. 132
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานแล่นประสาน สัปดาห์ที่ 7-8 แผ่นที่ 2
หลักการแล่นประสานของโลหะประกอบ
เมื่อนาหลอดขนาดเล็กจุ่มลงไปในโหลน้า จะเกิดแรงดึงน้าที่อยู่ในหลอดสูงขึ้นหรือ ดึงของเหลวขึ้นสูงกว่า
ระดับปกติ ซึ่งการแล่นประสานแข็งก็ใช้หลักการนี้ช่วยในการซึมแล่นเข้าไปภายในช่องว่างระหว่างชิ้นงาน

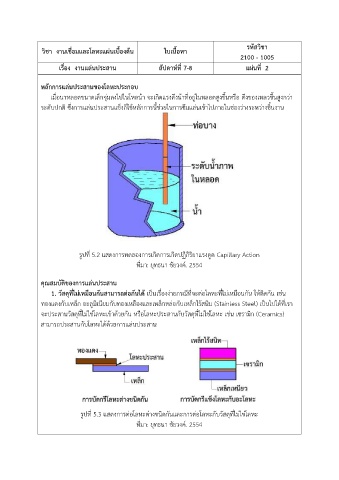

รูปที่ 5.2 แสดงการทดลองการเกิดการเกิดปฏิกิริยาแรงดูด Capillary Action
ที่มา: ยุทธนา ชัยวงค์. 2554
คุณสมบัติของการแล่นประสาน
1. วัสดุที่ไม่เหมือนกันสามารถต่อกันได้ เป็นเรื่องง่ายกรณีที่จะต่อโลหะที่ไม่เหมือนกัน ให้ติดกัน เช่น
ทองแดงกับเหล็ก อะลูมิเนียมกับทองเหลืองและเหล็กหล่อกับเหล็กไร้สนิม (Stainless Steel) เป็นไปได้ที่เรา
จะประสานวัสดุที่ไม่ใช่โลหะเข้าด้วยกัน หรือโลหะประสานกับวัสดุที่ไม่ใช่โลหะ เช่น เซรามิก (Ceramics)
สามารถประสานกับโลหะได้ด้วยการแล่นประสาน
รูปที่ 5.3 แสดงการต่อโลหะต่างชนิดกันและการต่อโลหะกับวัสดุที่ไม่ใช่โลหะ
ที่มา: ยุทธนา ชัยวงค์. 2554
