P. 137
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานแล่นประสาน สัปดาห์ที่ 7-8 แผ่นที่ 7
2. นาโลหะประสานจุ่มลงไปในกระป๋องฟลักซ์ ผงฟลักซ์จะติดกับโลหะประสาน

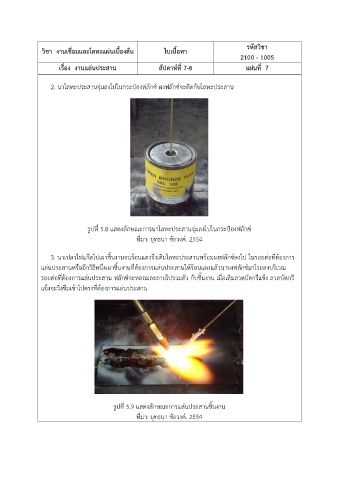

รูปที่ 5.8 แสดงลักษณะการนาโลหะประสานจุ่มลงไปในกระป๋องฟลักซ์
ที่มา: ยุทธนา ชัยวงค์. 2554
3. นาเปลวไฟแก๊สไปเผาชิ้นงานจนร้อนแดงจึงเติมโลหะประสานพร้อมผงฟลักซ์ลงไป ในรอยต่อที่ต้องการ
แล่นประสานหรืออีกวิธีหนึ่งเผาชิ้นงานที่ต้องการแล่นประสานให้ร้อนแดงแล้วนาผงฟลักซ์มาโรยลงบริเวณ
รอยต่อที่ต้องการแล่นประสาน ฟลักซ์จะหลอมละลายไปรวมตัว กับชิ้นงาน เมื่อเติมลวดบัดกรีแข็ง ลวดบัดกรี
แข็งจะวิ่งซึมเข้าไปตรงที่ต้องการแล่นประสาน
รูปที่ 5.9 แสดงลักษณะการแล่นประสานชิ้นงาน
ที่มา: ยุทธนา ชัยวงค์. 2554
