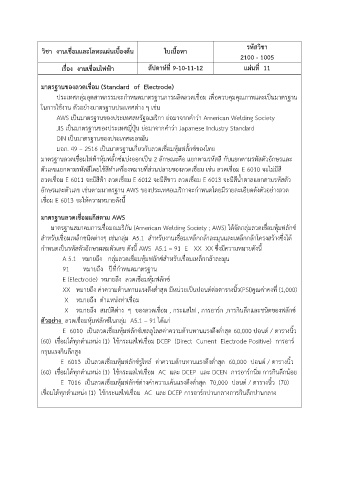

P. 160
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 11
มาตรฐานของลวดเชื่อม (Standard of Electrode)
ประเทศกลุ่มอุตสาหกรรมจะก าหนดมาตรฐานการผลิตลวดเชื่อม เพื่อควบคุมคุณภาพและเป็นมาตรฐาน
ในการใช้งาน ตัวอย่างมาตรฐานประเทศต่าง ๆ เช่น
AWS เป็นมาตรฐานของประเทศสหรัฐอเมริกา ย่อมาจากค าว่า American Welding Society
JIS เป็นมาตรฐานของประเทศญี่ปุ่น ย่อมาจากค าว่า Japanese Industry Standard
DIN เป็นมาตรฐานของประเทศเยอรมัน
มอก. 49 – 2516 เป็นมาตรฐานเกี่ยวกับลวดเชื่อมหุ้มฟลั้กซ์ของไทย
มาตรฐานลวดเชื่อมไฟฟ้าหุ้มฟลั้กซ์แบ่งออกเป็น 2 ลักษณะคือ แยกตามรหัสสี กับแยกตามรหัสตัวอักษรและ
ตัวเลขแยกตามรหัสสีโดยใช้สีท าเครื่องหมายที่ส่วนปลายของลวดเชื่อม เช่น ลวดเชื่อม E 6010 จะไม่มีสี
ลวดเชื่อม E 6011 จะมีสีฟ้า ลวดเชื่อม E 6012 จะมีสีขาว ลวดเชื่อม E 6013 จะมีสีน้ าตาลแยกตามรหัสตัว
อักษรและตัวเลข เช่นตามมาตรฐาน AWS ของประเทศอเมริกาจะก าหนดโดยมีรายละเอียดดังตัวอย่างลวด
เชื่อม E 6013 จะให้ความหมายดังนี้
มาตรฐานลวดเชื่อมแก๊สตาม AWS
มาตรฐานสมาคมการเชื่อมอเมริกัน (American Welding Society ; AWS) ได้จัดกลุ่มลวดเชื่อมหุ้มฟลักซ์
ส าหรับเชื่อมเหล็กชนิดต่างๆ เช่นกลุ่ม A5.1 ส าหรับงานเชื่อมเหล็กกล้าละมุนและเหล็กกล้าโครงสร้างซึ่งได้
ก าหนดเป็นรหัสตัวอักษรผสมตัวเลข ดังนี้ AWS A5.1 – 91 E XX XX ซึ่งมีความหมายดังนี้
A 5.1 หมายถึง กลุ่มลวดเชื่อมหุ้มฟลักซ์ส าหรับเชื่อมเหล็กกล้าละมุน
91 หมายถึง ปีที่ก าหนดมาตรฐาน
E (Electrode) หมายถึง ลวดเชื่อมหุ้มฟลักซ์
XX หมายถึง ค่าความต้านทานแรงดึงต่ าสุด มีหน่วยเป็นปอนด์ต่อตารางนิ้ว(PSI)คูณค่าคงที่ (1,000)
X หมายถึง ต าแหน่งท่าเชื่อม
X หมายถึง สมบัติต่าง ๆ ของลวดเชื่อม , กระแสไฟ , การอาร์ก ,การกินลึกและชนิดของฟลักซ์
ตัวอย่าง ลวดเชื่อมหุ้มฟลักซ์ในกลุ่ม A5.1 – 91 ได้แก่
E 6010 เป็นลวดเชื่อมหุ้มฟลักซ์เซลลูโลสค่าความต้านทานแรงดึงต่ าสุด 60,000 ปอนด์ / ตารางนิ้ว
(60) เชื่อมได้ทุกต าแหน่ง (1) ใช้กระแสไฟเชื่อม DCEP (Direct Current Electrode Positive) การอาร์
กรุนแรงกินลึกสูง
E 6013 เป็นลวดเชื่อมหุ้มฟลักซ์รูไทล์ ค่าความต้านทานแรงดึงต่ าสุด 60,000 ปอนด์ / ตารางนิ้ว
(60) เชื่อมได้ทุกต าแหน่ง (1) ใช้กระแสไฟเชื่อม AC และ DCEP และ DCEN การอาร์กนิ่ม การกินลึกน้อย
E 7016 เป็นลวดเชื่อมหุ้มฟลักซ์ต่างค่าความเค้นแรงดึงต่ าสุด 70,000 ปอนด์ / ตารางนิ้ว (70)
เชื่อมได้ทุกต าแหน่ง (1) ใช้กระแสไฟเชื่อม AC และ DCEP การอาร์กปานกลางการกินลึกปานกลาง
