รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 6

6.5 เครื่องกระแสตรงแบบเรกติไฟเออร์ แบ่งออกเป็น 2 ชนิด คือ
6.5.1 เครื่องเชื่อมกระแสตรงต่อขั้วตรง (Direct Current Straight Polarity) หรืออิเล็กโทรด
เป็นขั้วลบ (Direct Current Electrode Negative) หัวจับลวดเชื่อมต่อเข้ากับขั้วลบท าให้กระแสไฟไหลจาก

ขั้วลบไปยังขั้วบวกนั้น หมายถึง เมื่อกระแสไฟออกจากเครื่องเชื่อมแล้วจะไหลผ่านลวดเชื่อมก่อน แล้วค่อย
ผ่านไปยังชิ้น งานเชื่อมดังนั้นปริมาณความร้อนประมาณ 70 % จึงอยู่ที่ชิ้นงานอีก 30 % อยู่ที่ลวดเชื่อมดังนั้น

จะท าให้ชิ้น งานหลอมละลายได้ดีเหมาะส าหรับเชื่อมชิ้น งานหนาๆหรือต้องการการซึมลึก

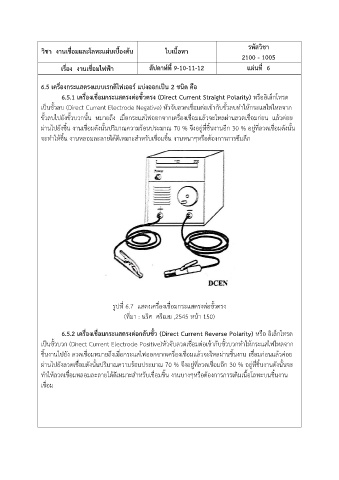

รูปที่ 6.7 แสดงเครื่องเชื่อมกระแสตรงต่อขั้วตรง
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 150)

6.5.2 เครื่องเชื่อมกระแสตรงต่อกลับขั้ว (Direct Current Reverse Polarity) หรือ อิเล็กโทรด
เป็นขั้วบวก (Direct Current Electrode Positive)หัวจับลวดเชื่อมต่อเข้ากับขั้วบวกท าให้กระแสไฟไหลจาก
ชิ้นงานไปยัง ลวดเชื่อมหมายถึงเมื่อกระแสไฟออกจากเครื่องเชื่อมแล้วจะไหลผ่านชิ้นงาน เชื่อมก่อนแล้วค่อย

ผ่านไปยังลวดเชื่อมดังนั้นปริมาณความร้อนประมาณ 70 % จึงอยู่ที่ลวดเชื่อมอีก 30 % อยู่ที่ชิ้นงานดังนั้นจะ
ท าให้ลวดเชื่อมหลอมละลายได้ดีเหมาะส าหรับเชื่อมชิ้น งานบางๆหรือต้องการการเติมเนื้อโลหะบนชิ้นงาน
เชื่อม
