รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 7

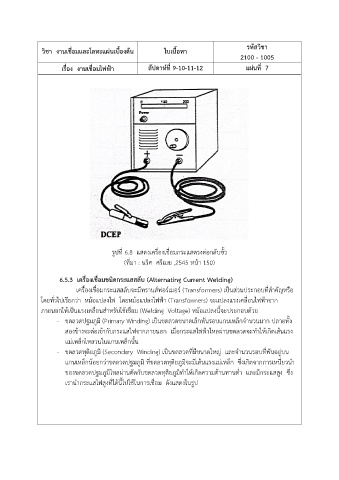

รูปที่ 6.8 แสดงเครื่องเชื่อมกระแสตรงต่อกลับขั้ว
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 150)
6.5.3 เครื่องเชื่อมชนิดกระแสสลับ (Alternating Current Welding)
เครื่องเชื่อมกระแสสลับจะมีทรานส์ฟอร์เมอร์ (Transformers) เป็นส่วนประกอบที่ส าคัญหรือ
โดยทั่วไปเรียกว่า หม้อแปลงไฟ โดยหม้อแปลงไฟฟ้า (Transformers) จะแปลงแรงเคลื่อนไฟฟ้าจาก
ภายนอกให้เป็นแรงเคลื่อนส าหรับใช้เชื่อม (Welding Voltage) หม้อแปลงนี้จะประกอบด้วย
- ขดลวดปฐมภูมิ (Primary Winding) เป็นขดลวดขนาดเล็กพันรอบแกนเหล็กจ านวนมาก ปลายทั้ง
สองข้างจะต่อเข้ากับกระแสไฟจากภายนอก เมื่อกระแสไฟฟ้าไหลผ่านขดลวดจะท าให้เกิดเส้นแรง
แม่เหล็กไหลวนในแกนเหล็กนั้น
- ขดลวดทุติยภูมิ (Secondary Winding) เป็นขดลวดที่มีขนาดใหญ่ และจ านวนรอบที่พันอยู่บน
แกนเหล็กน้อยกว่าขดลวดปฐมภูมิ ที่ขดลวดทุติยภูมิจะมีเส้นแรงแม่เหล็ก ซึ่งเกิดจากการเหนี่ยวน า
ของขดลวดปฐมภูมิไหลผ่านตัดกับขดลวดทุติยภูมิท าให้เกิดความต้านทานต่ า และมีกระแสสูง ซึ่ง
เราน ากระแสไฟสูงที่ได้นี้ไปใช้ในการเชื่อม ดังแสดงในรูป
