RBT Tingkatan 1 Bab 4
SP 4.1.3 Menghasilkan lakaran asas produk dalam bentuk 3D berdasarkan 2D

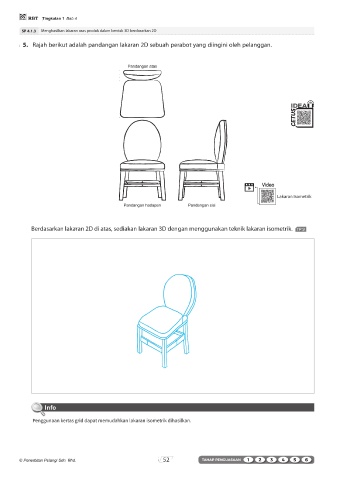

5. Rajah berikut adalah pandangan lakaran 2D sebuah perabot yang diingini oleh pelanggan.
Pandangan atas
IDEA
CETUS
Video
Lakaran Isometrik
Pandangan hadapan Pandangan sisi
Berdasarkan lakaran 2D di atas, sediakan lakaran 3D dengan menggunakan teknik lakaran isometrik. TP 3
Info Info
Penggunaan kertas grid dapat memudahkan lakaran isometrik dihasilkan.
© Penerbitan Pelangi Sdn. Bhd. 52 TAHAP PENGUASAAN 1 2 3 4 5 6
