Fizik Tingkatan 5 Bab 5

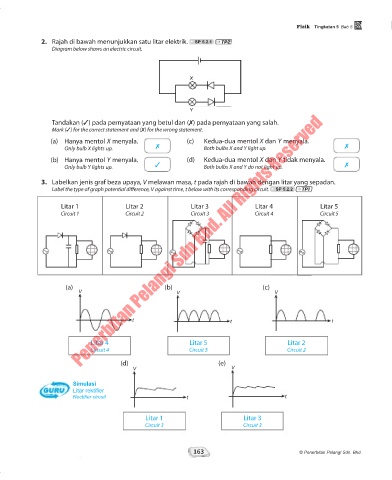

2. Rajah di bawah menunjukkan satu litar elektrik. SP 5.2.1 TP2
Diagram below shows an electric circuit.

X

Y

Tandakan (✓) pada pernyataan yang betul dan (✗) pada pernyataan yang salah.
Mark (✓) for the correct statement and (✗) for the wrong statement.
(a) Hanya mentol X menyala. (c) Kedua-dua mentol X dan Y menyala.
Only bulb X lights up. ✗ Both bulbs X and Y light up. ✗
(b) Hanya mentol Y menyala. (d) Kedua-dua mentol X dan Y tidak menyala.
Only bulb Y lights up. ✓ Both bulbs X and Y do not light up. ✗

3. Labelkan jenis graf beza upaya, V melawan masa, t pada rajah di bawah dengan litar yang sepadan.
Label the type of graph potential difference, V against time, t below with its corresponding circuit. SP 5.2.2 TP1

Litar 1 Litar 2 Litar 3 Litar 4 Litar 5
Circuit 3
Circuit 2
Circuit 1 Penerbitan Pelangi Sdn Bhd. All Rights Reserved Circuit 5
Circuit 4

(a) (b) (c)
V V V

t t t

Litar 4 Litar 5 Litar 2
Circuit 4 Circuit 5 Circuit 2
(d) (e)
V V

Simulasi
Litar rektifier
Rectifier circuit t t

Litar 1 Litar 3
Circuit 3 Circuit 3

163 © Penerbitan Pelangi Sdn. Bhd.
